Où se trouvent les boîtes à fusibles sur une Golf 6 ?

Contrairement aux vieilles voitures où tout était regroupé, la Golf 6 sépare son cerveau électrique en deux zones distinctes. Ne vous trompez pas de boîte, sinon vous chercherez la panne au mauvais endroit pendant des heures.

1. L'emplacement « Habitacle » (C)

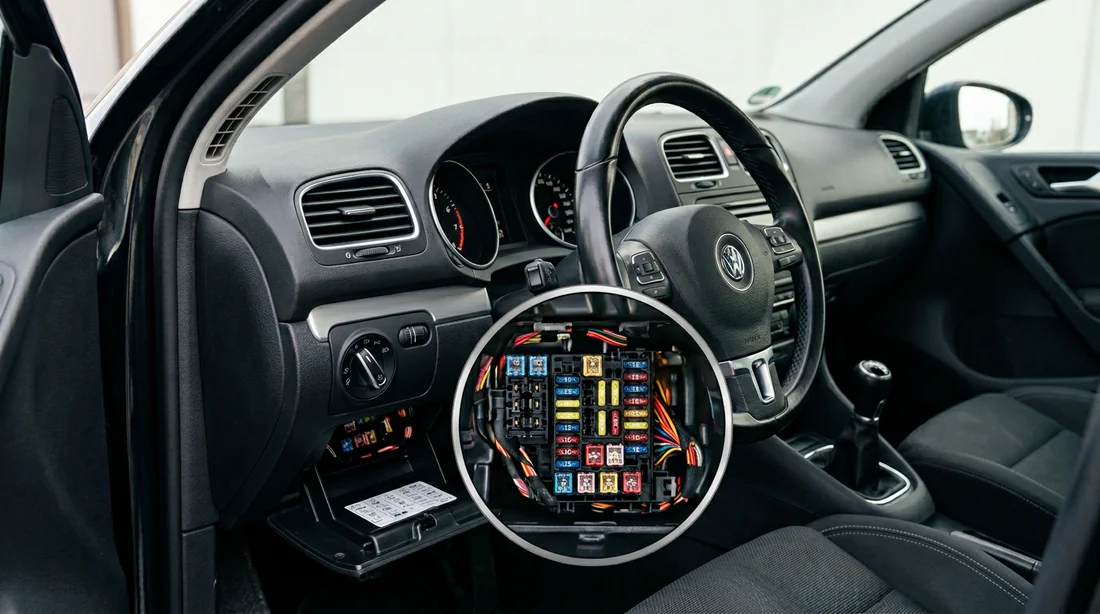

   Il se situe sur le flanc gauche du tableau de bord. Le piège, c'est qu'on ne le voit que si la porte conducteur est grande ouverte. C'est là que se cachent 90 % des fusibles de confort comme l'allume-cigare, les vitres ou la radio.

2. L'emplacement « Moteur » (A)
   Sous le capot, collée à la batterie, vous trouverez une boîte noire rectangulaire. Elle abrite les fusibles de haute puissance pour l'alternateur, les ventilateurs ou l'ABS.

   💡

   Conseil Pro

   Bien que l'architecture reste standard, l'agencement peut varier d'un cheveu entre un modèle 2008 et une fin de série 2013. Cela dit, les numéros clés que je vous donne ci-dessous sont valables pour la quasi-totalité du parc roulant.

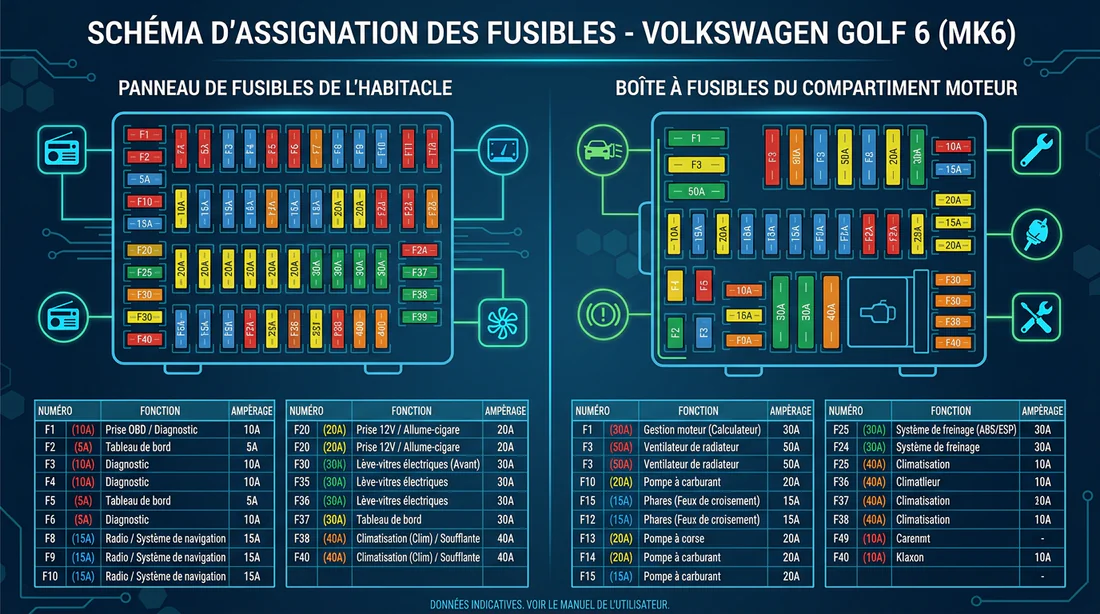

Schéma de la boîte à fusibles habitacle (tableau de bord)

C'est ici qu'il faut regarder pour les pannes du quotidien. Une fois le cache latéral retiré, vous tomberez sur une grille numérotée. Regardez bien cette liste pour éviter de retirer un composant critique par erreur.

Sachez que selon la finition de votre véhicule (Trendline, Carat, R-Line), certains emplacements seront vides. Pas d'inquiétude, c'est normal : votre voiture n'a simplement pas l'option correspondante.

Les fusibles les plus recherchés (les coupables habituels)

Pour vous éviter de scroller tout le tableau alors que vous êtes pressé, voici les fusibles qui grillent le plus souvent sur la Golf VI :

• Allume-cigare / Prise 12V
  C'est le champion toutes catégories. Foncez vérifier le Fusible n°42 (20 Ampères, couleur jaune). Si votre Golf est antérieure à 2011, jetez plutôt un œil au n°30.
• Lave-glace et essuie-glaces
  Si vos balais restent immobiles, inspectez le Fusible n°17 (10 Ampères, rouge).
• Ventilation / Chauffage
  Quand la soufflerie est morte, c'est souvent le Fusible n°24 (10 Ampères). Si le problème est général, il faudra regarder le gros fusible de 40A sous le capot.
• Verrouillage centralisé
  C'est souvent lié au Fusible n°12. Mais attention, si une seule porte refuse de fermer, c'est généralement la serrure elle-même qui est fatiguée, pas le fusible.

Schéma de la boîte à fusibles compartiment moteur

Ici, on touche aux organes vitaux de votre Golf. Soyez prudent, les ampérages sont beaucoup plus élevés qu'à l'intérieur.

Comment tester et changer un fusible sur Golf 6 ?

Changer un fusible, c'est simple comme bonjour, mais il faut respecter la procédure pour ne pas aggraver la panne.

1. Coupez tout : Retirez la clé du neiman. Éteignez les phares et la radio.
2. Trouvez la pince : Volkswagen fournit une petite pince en plastique (blanche ou orange). Elle est clipsée soit au dos du couvercle de la boîte moteur, soit directement sur le porte-fusibles habitacle. Si vous l'avez perdue, une pince à épiler fera l'affaire, mais allez-y doucement pour ne pas riper.

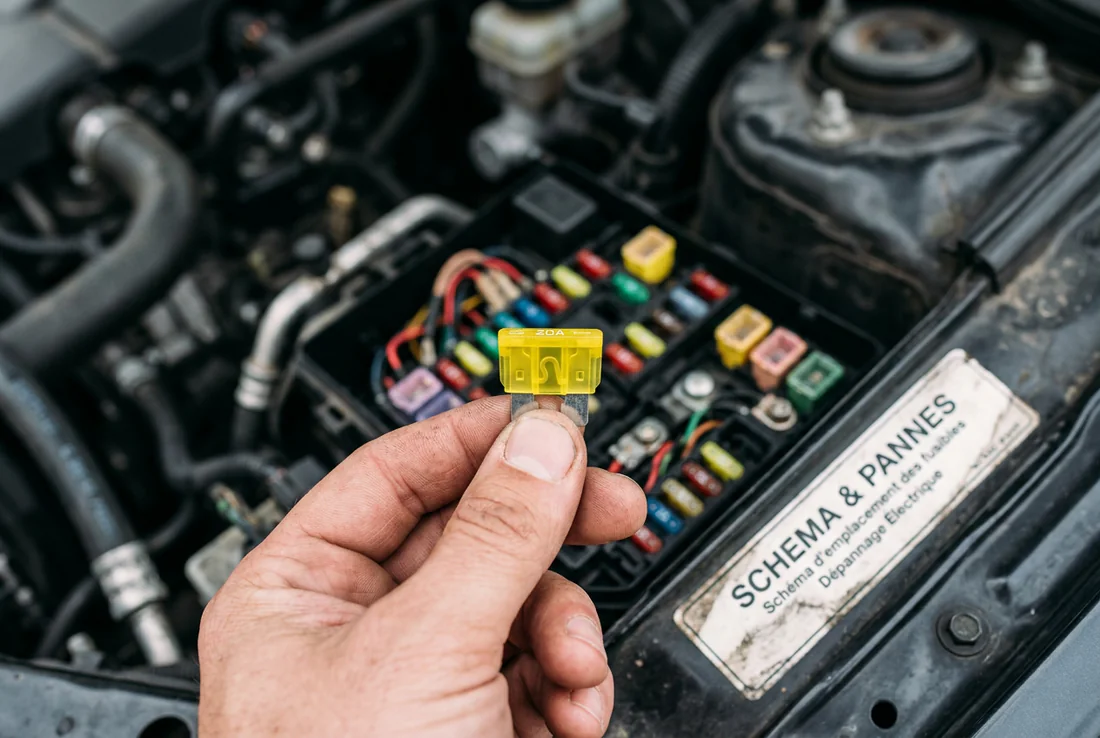

3. Extraction et verdict : Tirez le fusible bien droit. Regardez le filament métallique à l'intérieur par transparence. S'il est coupé ou s'il y a une trace de brûlure, c'est mort.
4. Remplacement : Mettez un fusible neuf de même ampérage. Ne mettez jamais un 20A à la place d'un 10A sous prétexte que « ça tiendra mieux ». Vous risquez juste de faire fondre le faisceau et de mettre le feu à la voiture.

Si vous êtes coincé sans rechange, vous pouvez « emprunter » temporairement celui d'un accessoire non vital (comme l'allume-cigare pour dépanner les essuie-glaces), à condition stricte que l'ampérage soit identique.

Problèmes fréquents (quand le fusible n'est pas coupable)

Parfois, le fusible est intact et pourtant, la panne persiste. Voici ce que l'expérience terrain nous apprend sur la Golf 6 :

• L'allume-cigare saute en boucle
  Un classique absolu. Vérifiez l'intérieur de la prise. Bien souvent, une pièce de monnaie ou un petit objet métallique est tombé au fond. Ça crée un court-circuit franc dès que vous mettez le contact.
• Le piège du capot ouvert (Essuie-glaces)
  Sur la Golf 6, les essuie-glaces sont désactivés par sécurité si le calculateur pense que le capot est ouvert. Si le capteur de fermeture (situé dans la serrure du capot) est défectueux, vos essuie-glaces ne bougeront pas d'un millimètre, même avec un fusible neuf. C'est une panne vicieuse très courante.
• Phares qui clignotent
  Si vos fusibles sont bons mais que l'éclairage tremble, le problème vient souvent du relais ou de la platine porte-ampoule qui s'oxyde avec l'humidité. Ce n'est pas une question de fusible.

Tableau des codes couleurs des fusibles VW

Évitez de vous abîmer les yeux à déchiffrer les chiffres minuscules gravés sur le plastique. Fiez-vous à la couleur standardisée DIN :

La maintenance électrique de votre Golf 6 n'a pas besoin d'être un casse-tête. Avec ces tableaux sous les yeux, vous isolez la plupart des pannes courantes en cinq minutes chrono.

FAQ

Quel est le numéro du fusible allume-cigare sur Golf 6 ?

C'est presque toujours le fusible n°42 (20 Ampères, jaune). Sur les modèles les plus anciens (2008-2009), vérifiez le n°30.

Où est passée la pince pour enlever les fusibles ?

Regardez au dos du couvercle de la boîte à fusibles moteur ou sur le côté de la boîte habitacle. C'est un petit outil en plastique orange ou blanc, facile à rater.

Pourquoi mon fusible saute dès que je le change ?

C'est le signe d'un court-circuit franc. Soit l'équipement (moteur d'essuie-glace, prise 12V) est mort, soit un fil dénudé touche la carrosserie. Arrêtez de griller des fusibles neufs, vous allez endommager le faisceau.

La Golf 6 GTI ou R a-t-elle des fusibles différents ?

La base (Architecture PQ35) reste la même. Mais les versions GTI et R utilisent les emplacements vides des modèles standards pour alimenter leurs équipements spécifiques, comme les pompes à essence haut débit ou la suspension pilotée DCC.

Si votre fusible grille à nouveau immédiatement après le changement, ne forcez surtout pas : vous avez un problème électrique actif qui demande l'œil d'un pro.
