On connaît tous ce moment. Il est 3 heures du matin, le van est glacial et le silence est pesant. Le chauffage s'est coupé. Le ventilateur souffle de l'air froid, un code erreur clignote et le stress monte. Avant de penser à remplacer votre unité ou de chercher un atelier agréé à des centaines de kilomètres, respirez un coup. La majorité des pannes sur l'Autoterm Air 2D (anciennement Planar 2D) se règlent avec un tournevis et un peu de méthode.
Les problèmes les plus fréquents sur l'Autoterm Air 2D (ex-Planar) viennent souvent d'une sous-tension électrique, d'un défaut d'alimentation en carburant (Code 13) ou de l'encrassement de la chambre de combustion. Un diagnostic complet demande de vérifier l'angle de la pompe, l'état de la batterie auxiliaire et de savoir lire les clignotements du panneau de commande.

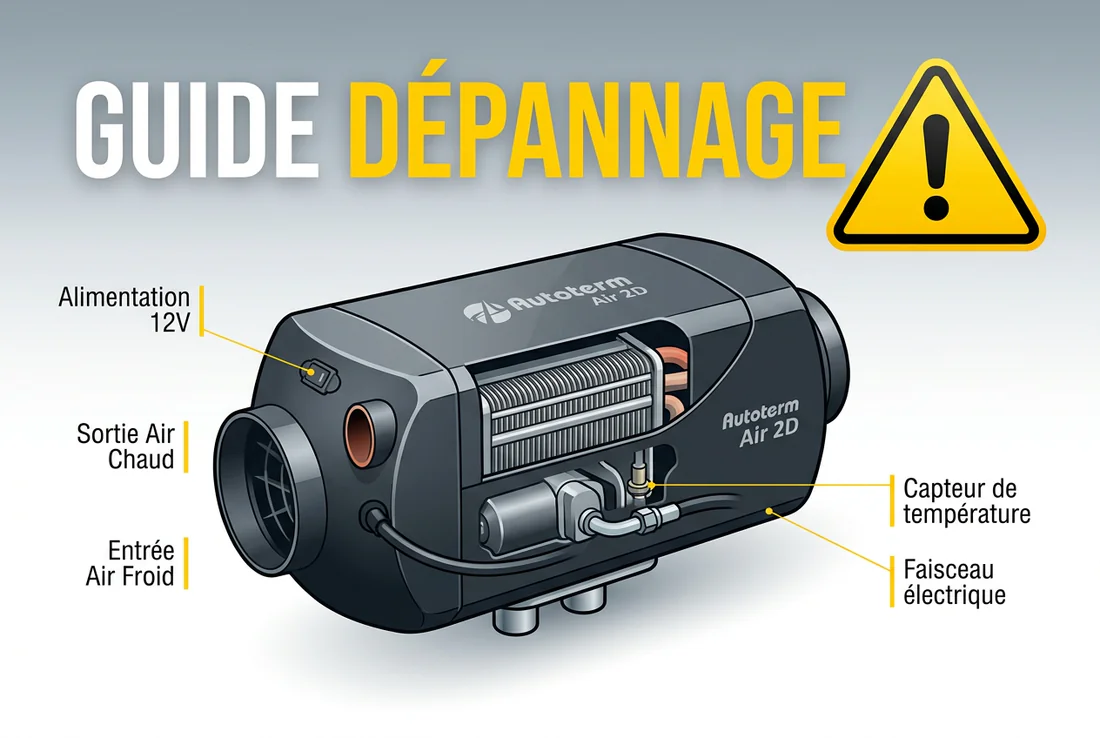

Comment diagnostiquer votre chauffage Autoterm (Planar 2D) ?
Votre chauffage vous parle, mais il faut comprendre son dialecte. La méthode de diagnostic change selon le boîtier de commande installé dans votre véhicule :

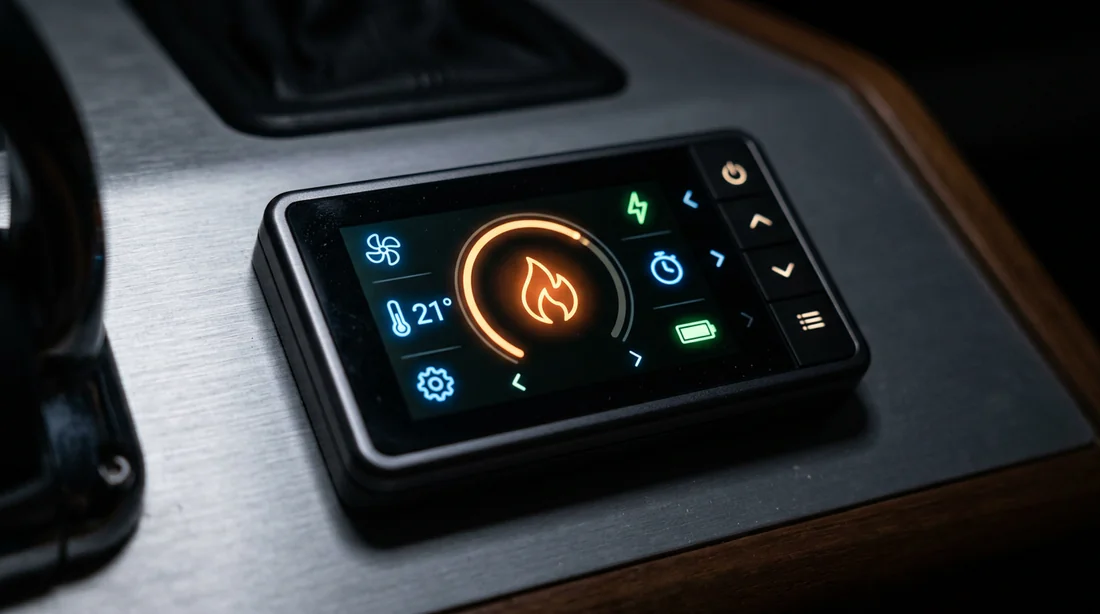

- Avec un écran digital (PU-27, PU-28, Comfort Control) : c'est le scénario idéal. L'écran affiche un code explicite, par exemple « Error 13 ».
- Avec la molette analogique (PU-5) : ici, pas d'écran. Le diagnostic passe par la LED située sur la molette. Elle va clignoter une série de fois, marquer une pause, puis recommencer. Comptez ces clignotements pour obtenir votre code erreur.
Conseil Pro
Si votre chauffage fume comme une locomotive ou fait un bruit métallique suspect, n'insistez pas. Après 3 tentatives de démarrage ratées, l'unité centrale (ECU) se verrouille par sécurité. Vous passerez alors d'une panne simple à un appareil bloqué qui demande une procédure de déverrouillage manuel.
Le tableau des codes erreurs (traduction terrain)
Oubliez le jargon technique du manuel officiel. Voici ce que ces codes signifient vraiment dans la réalité et ce que vous devez faire. Ce tableau couvre 90 % des arrêts inopinés.
| Code (Écran / Clignotements) | Ce qui se passe vraiment | Action immédiate |
|---|---|---|
| 13 (ou 02) | Pas de démarrage (Manque de carburant ou d'air) | Vérifiez le réservoir (le plongeur ne va souvent pas jusqu'au fond). Traquez les bulles d'air dans la durite transparente : le gasoil doit arriver sans air. |
| 01 | Surchauffe | L'échangeur bout. Une chaussure ou un sac bouche probablement la grille de sortie d'air chaud. Vérifiez aussi que la gaine n'est pas écrasée quelque part. |
| 08 | Flamme coupée ou Bougie | Si ça coupe en marche : manque de carburant. Si c'est au démarrage : bougie encrassée ou batterie trop faible pour la chauffer correctement. |
| 37 (ou 35) | Erreur de tension | Batterie auxiliaire à genoux. Le chauffage se met en sécurité car la tension chute, souvent quand la bougie tire un fort ampérage au démarrage. Lancez le moteur du véhicule et réessayez. |
| 12 | Arrêt forcé | Souvent lié à une surchauffe ou à une coupure brutale du courant. Laissez refroidir totalement avant de relancer. |
3 pannes courantes sans code erreur (diagnostic par symptôme)
Parfois, l'écran reste muet ou n'affiche rien de probant, mais vous sentez bien que quelque chose cloche. Voici comment interpréter les signes mécaniques.
Le chauffage fume blanc au démarrage
Une fumée blanche épaisse qui sent le gasoil imbrûlé fait peur, mais c'est souvent moins grave qu'il n'y paraît. C'est généralement le résultat d'un démarrage précédent raté. Du gasoil a été injecté dans la chambre mais n'a pas brûlé. Au deuxième essai, ce surplus s'évapore massivement.
Ça peut aussi venir d'un tuyau d'échappement obstrué par de la neige ou de la boue. Vérifiez que l'échappement sous le véhicule respire bien. Si le chauffage démarre malgré la fumée, laissez-le tourner à pleine puissance (High) pendant 20 minutes. La chaleur finira par brûler les résidus et la fumée disparaîtra.
Bruit de « tac-tac » excessif de la pompe à carburant
Ce cliquetis est normal, c'est le cœur de votre système : une pompe électromagnétique à piston. Mais il ne doit pas résonner dans tout le châssis comme un marteau-piqueur.
Si le bruit est métallique et fort, la pompe touche probablement la carrosserie sans isolation. Vérifiez sa fixation. La pompe doit être suspendue par son collier en caoutchouc (silent bloc) et ne doit toucher aucune partie métallique du véhicule. Notez que la fréquence du « tac-tac » accélère quand vous montez le thermostat, c'est le fonctionnement normal.
Le chauffage s'arrête tout seul après quelques minutes
Le chauffage démarre, chauffe un peu, puis la ventilation s'emballe et il coupe sans forcément afficher d'erreur tout de suite. C'est souvent une sécurité thermique « douce ». L'appareil détecte qu'il n'arrive pas à évacuer ses calories assez vite.
Inspectez votre circuit d'air chaud. Avez-vous fermé une bouche de sortie ? La gaine est-elle trop longue ou fait-elle trop de coudes serrés ? L'aspiration d'air de recyclage est-elle bouchée par des bagages ? L'air doit circuler, sinon l'appareil étouffe.
Problème de démarrage (Code 13) : l'ennemi public n°1
C'est l'erreur qu'on voit partout sur les forums. Le code 13 signifie « Épuisement des tentatives de démarrage ». En clair, le chauffage a essayé, mais la flamme n'a pas pris.
La check-list pour régler ça :
- Niveau de carburant : Si vous êtes repiqué sur le réservoir du véhicule, le plongeur s'arrête souvent au quart du plein pour éviter la panne sèche moteur. Avez-vous assez de diesel ?
- Bulles d'air : Jetez un œil à la durite transparente fournie par Autoterm. Si vous voyez un chapelet de bulles avancer, la pompe désamorce.

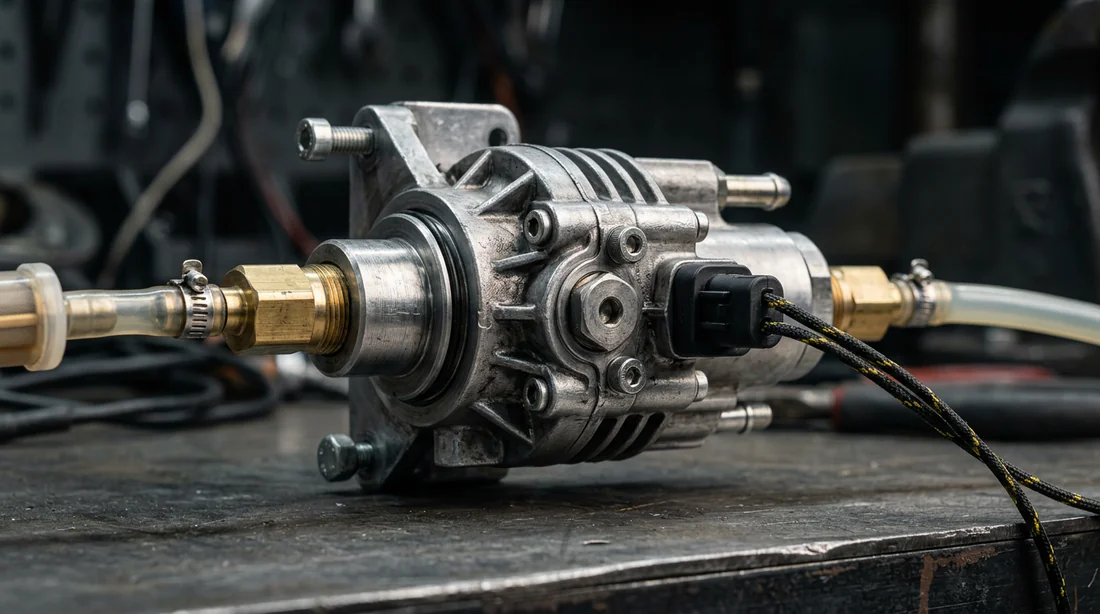

- L'angle de la pompe (Critique) : C'est l'erreur d'installation classique. La pompe doseuse Thomas Magnete ne doit jamais être installée à plat.
Elle doit être inclinée, avec le côté refoulement (vers le chauffage) pointant vers le haut. L'angle idéal se situe entre 15° et 35°. Pourquoi ? Pour permettre aux bulles d'air de s'échapper naturellement vers le brûleur. Si la pompe est à plat, une bulle d'air stagne dans le piston et empêche le pompage précis du carburant.
Lors de ces vérifications, vous devrez peut-être manipuler les connexions. Si vous devez retirer des fixations anciennes ou grippées pour inspecter le filtre de la pompe, faites-le proprement. Pour éviter d'abîmer vos durites, jetez un œil à notre méthode pour comment enlever un collier de serrage métallique sans outil spécifique. Une prise d'air créée lors du démontage ne ferait qu'aggraver le problème.
Comment débloquer un Autoterm Air 2D verrouillé ?
Si vous avez insisté malgré les échecs (Code 13 ou surchauffe répétés), l'appareil se verrouille (souvent Code 33 ou blocage sur ventilation). C'est une sécurité incendie.
La procédure de déblocage (Reset ECU) :
1. Méthode électrique (Universelle) :
Le chauffage étant allumé (même s'il est en défaut), débranchez le connecteur d'alimentation principal, directement sur la batterie ou via le fusible dédié. Attendez 10 secondes. Rebranchez. Si le panneau de commande s'allume, tentez un démarrage. Notez que sur les modèles très récents (firmware 2026+), cette méthode peut ne plus suffire.
2. Méthode via contrôleur (PU-27 / Comfort Control) :
Naviguez dans le menu « Settings » ou « Service ». Cherchez l'option « Reset » ou « Unlock Heater ».
Attention : Débloquer le chauffage ne répare pas la panne. Si vous relancez sans avoir corrigé l'arrivée de gasoil ou le problème électrique, il se reverrouillera immédiatement.
Maintenance : doubler la durée de vie de votre unité
Un chauffage diesel s'encrasse, c'est physique. Mais vous pouvez éviter la plupart des pannes avec trois habitudes simples :
- Le décrassage mensuel (Obligatoire) : Même en plein été, faites tourner votre chauffage à fond (Puissance Max) pendant 20 à 30 minutes une fois par mois. Cela permet de monter la température de la chambre de combustion assez haut pour brûler la suie accumulée sur le brûleur et la bougie. C'est la meilleure prévention contre le Code 13 et la fumée blanche.
- L'inspection de l'admission d'air : Regardez le tuyau d'admission d'air sous le véhicule. Il est souvent placé bas et aspire poussière, boue ou toiles d'araignées. Une admission restreinte crée une combustion riche, donc de la suie.
- La protection électrique : Les connecteurs sous le châssis s'oxydent avec le sel et l'eau. Une noisette de graisse diélectrique sur les prises de la pompe et de l'alimentation suffit pour éviter les faux contacts et les chutes de tension idiotes.
FAQ
Pourquoi mon chauffage Autoterm fume blanc ?
La fumée blanche, c'est du carburant vaporisé mais non brûlé. Ça arrive souvent après un ou deux démarrages ratés (le gasoil s'est accumulé) ou si le tuyau d'échappement est partiellement bouché. Laissez tourner à chaud pour nettoyer tout ça.
Comment réinitialiser un chauffage Autoterm Air 2D ?
La méthode la plus simple consiste à débrancher l'alimentation électrique (fusible ou batterie) pendant que le panneau de commande est allumé, attendre 10 secondes et rebrancher. Sur les contrôleurs récents, une option « Reset » existe directement dans le menu.

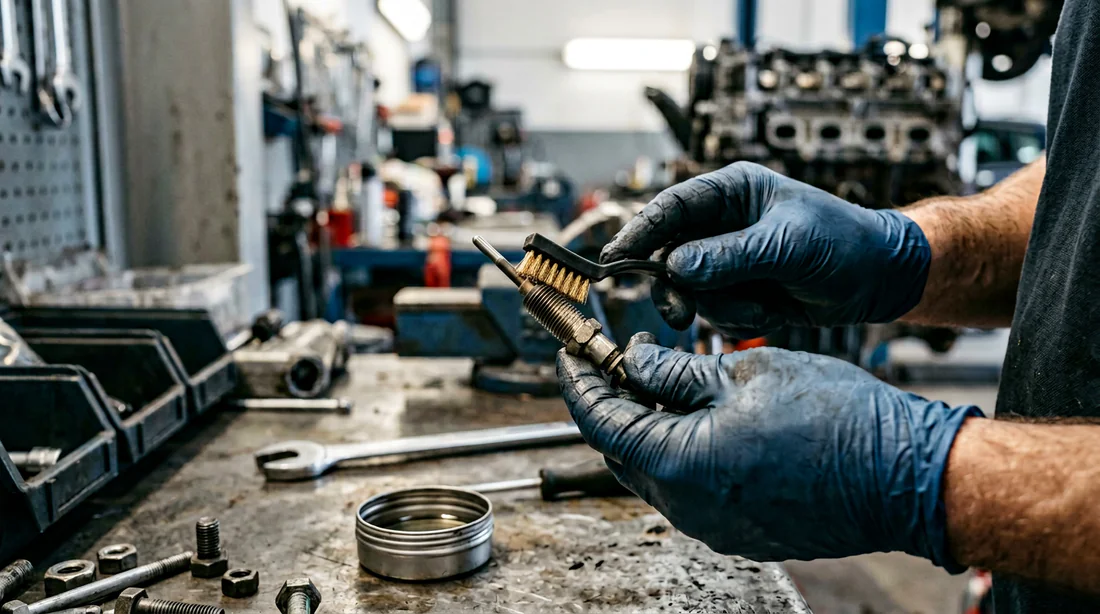

Quelle est la durée de vie d'une bougie de chauffage stationnaire ?
Une bougie Autoterm (généralement une Kyocera japonaise) tient entre 3 et 5 ans selon l'usage. Si vous faites régulièrement des cycles à haute température pour la nettoyer, elle durera bien plus longtemps.
Est-ce normal que la pompe fasse du bruit ?
Oui, le « tac-tac » prouve que la pompe fonctionne et injecte du carburant. Par contre, ce bruit doit rester un cliquetis discret. S'il résonne fort dans l'habitacle, c'est que la pompe touche le châssis ou que le support en caoutchouc est mal monté.
