Vous pressez l'interrupteur de votre portière, un léger clic retentit derrière le tableau de bord, mais la vitre reste de marbre. Sur une Renault Laguna 2, ce genre de panne électrique vire souvent au casse-tête. La faute à une conception complexe : l'architecture dissimule ses organes de puissance en profondeur. La plupart des conducteurs perdent leur temps sur la boîte à fusibles principale, alors que le vrai coupable se cache dans une seconde strate technique. Nous allons débusquer ce relais enfoui, tester méthodiquement le circuit et ranimer vos moteurs sans changer de pièces au hasard. Préparez vos outils.
Le relais de lève-vitre sur la Renault Laguna 2 se trouve sur l'UCH, positionnée au-dessus de la boîte à fusibles principale côté conducteur. Pour y accéder, retirez la vis Torx et basculez le boîtier afin d'atteindre le relais R43 caché à l'arrière.
Où se trouvent les fusibles et relais de vitres sur Laguna 2 ?

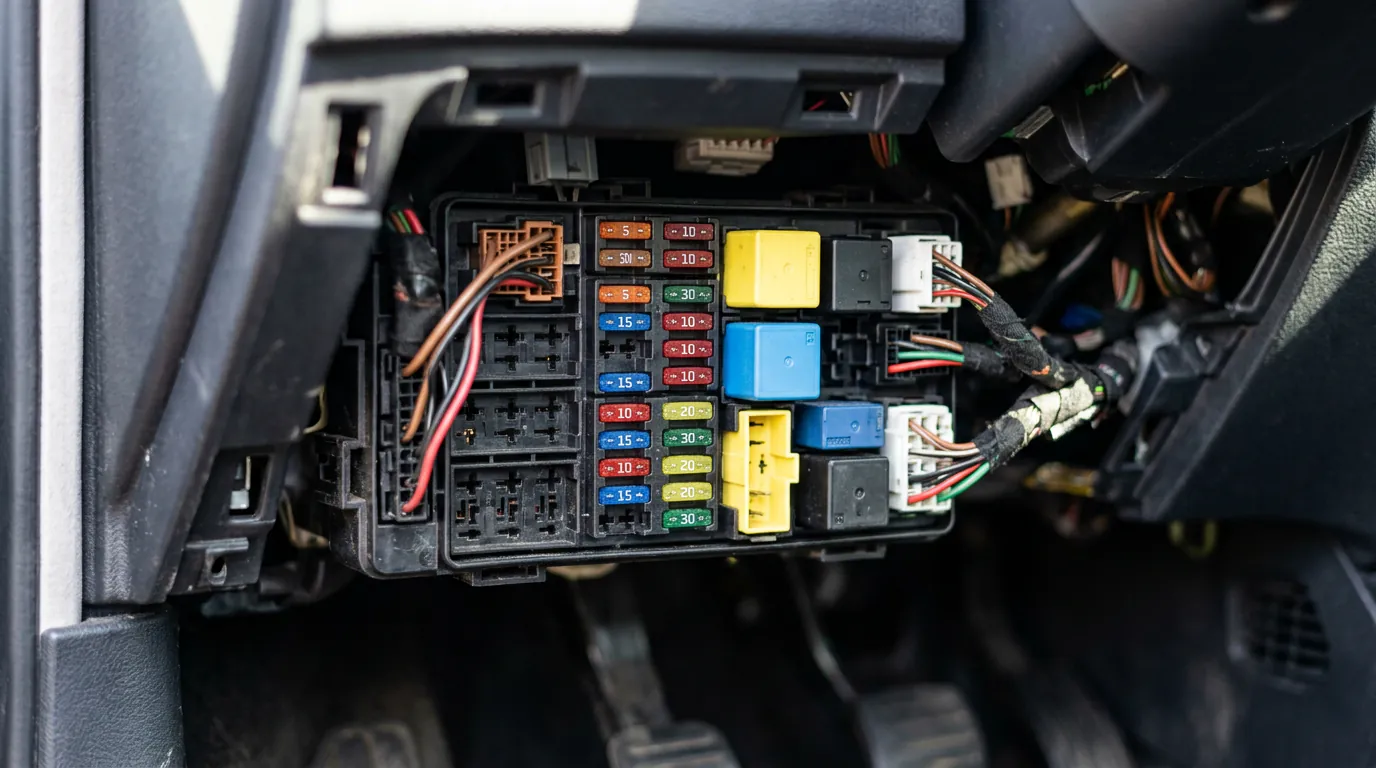

Tout commence au niveau du Boîtier Fusible et Relais Habitacle (BFRH). L'accès est simple : ouvrez la petite trappe à gauche du volant. Cette première façade regroupe les protections vitales de la voiture. Si le mécanisme refuse de descendre en « mode impulsionnel », votre inspection doit impérativement débuter ici.
C'est là que les choses deviennent intéressantes. La Laguna 2 cache une seconde couche électronique bien moins accessible : l'UCH (Unité Centrale Habitacle). Ce calculateur, greffé juste au-dessus du panneau d'accès, gère des réseaux multiplexés et génère parfois des pannes électroniques complexes liées aux boîtiers habitacle que seul un diagnostic rigoureux permet d'isoler.
Que vous soyez au volant d'une version en conduite à gauche ou à droite, la répartition des charges suit une logique stricte. Vérifiez les éléments de ce tableau avant de vous attaquer aux garnitures de portes :
| Numéro du fusible | Ampérage | Fonction |
|---|---|---|
| F10 | 30A | Alimentation lève-vitre conducteur |
| F12 | 30A | Alimentation lève-vitres arrière (couleur verte) |
| F13 | 30A | Alimentation lève-vitre passager |
| F28 | 20A | Commande générale |
Le fusible F12 s'avère souvent trompeur. Il grille rarement seul, et le remplacer ne suffit presque jamais à redonner vie aux moteurs arrière. Il faut alors remonter à la source de puissance primaire.
Comment accéder au relais caché R43 derrière l'UCH ?
Préparez-vous à quelques contorsions. Le composant maître, le fameux relais R43, centralise la gestion des accessoires et la puissance des vitres. Il s'apparente à un relais caché capable de verrouiller tout le système s'il surchauffe.
Sous la colonne de direction, l'espace est compté. Commencez par retirer l'habillage en feutrine. Repérez ensuite la vis Torx unique qui maintient l'UCH sur son support métallique.
Une fois cette vis extraite, déverrouillez la grosse fiche blanche et noire pour donner du mou au faisceau. Saisissez l'unité et tirez-la vers vous pour la faire basculer. Cette manipulation libère enfin l'accès au circuit supérieur où trône le relais R43, soudé près d'un fusible discret de 30A.
Les ergots de fixation en plastique de l'UCH durcissent sous l'effet du temps et de la chaleur estivale. Ne forcez jamais une rotation si le boîtier résiste. Bloquez toujours votre portière ouverte : la refermer par inadvertance pendant que l'UCH pend dans le vide risque de sectionner les torons de câbles coincés dans la charnière.
L'astuce du panneau de réglage des phares
Regarder par-dessous, au niveau des pédales, ne suffit pas toujours à y voir clair. Pour gagner en visibilité, déclipsez le bloc de molettes sur la planche de bord. L'ouverture derrière le panneau de réglage des phares offre une vue directe sur la partie haute. Glissez une main par là pour guider l'extraction de la pièce pendant que l'autre stabilise le calculateur.
Méthodologie de diagnostic : Tester le circuit électrique

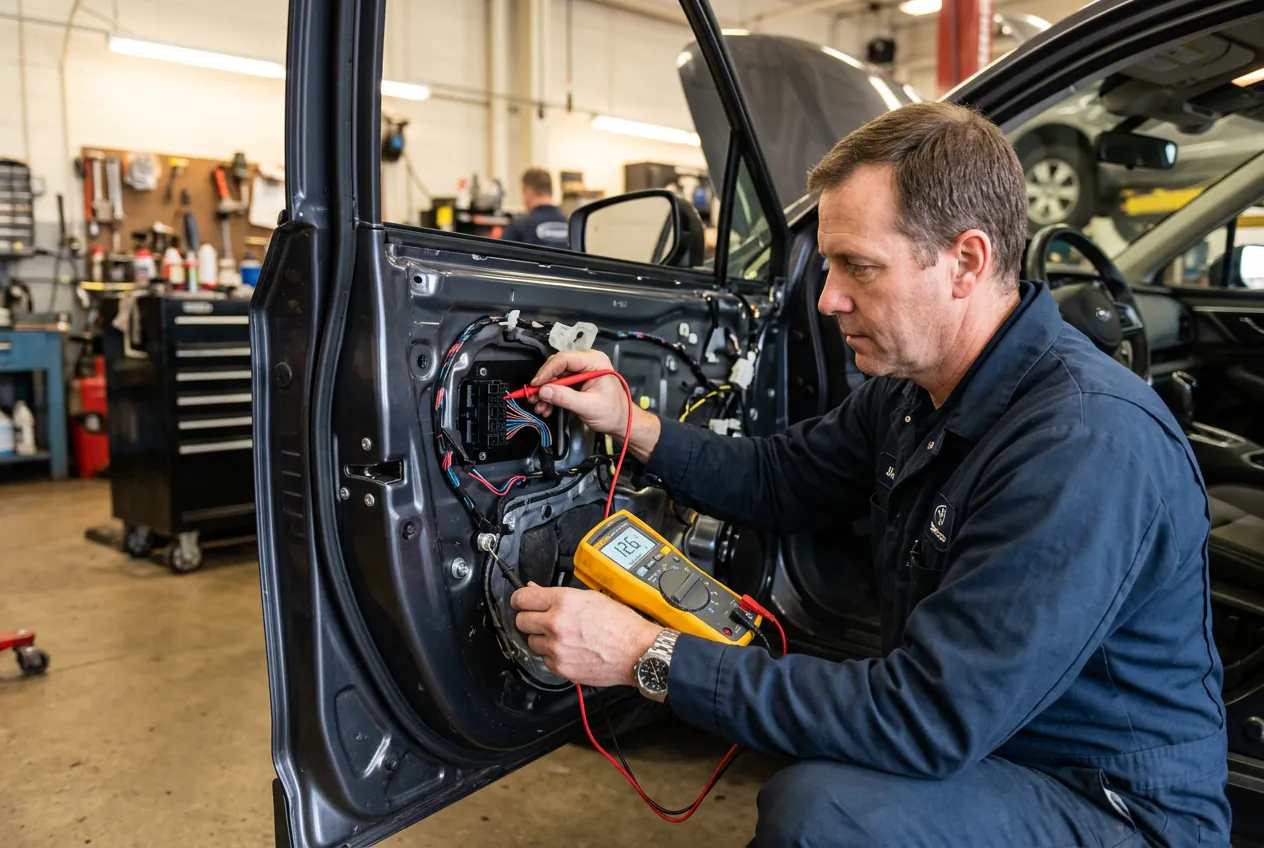

Ne remplacez aucun organe sans avoir mesuré la tension. Munissez-vous de votre multimètre (réglé sur courant continu) et déposez le panneau de la porte en panne.
Mettez le contact au premier cran. Posez la pointe de touche rouge sur le gros fil jaune du connecteur moteur. Le cadran doit afficher 12V. Si le résultat reste à zéro, le courant est bloqué en amont : le relais ou une coupure franche dans le faisceau de portière sont alors suspectés.
Si le fil jaune reçoit bien son alimentation, observez la platine de commande. Piquez les sondes dans le connecteur. La puissance circule entre la Voie 3 (la masse) et la Voie 4 (le + batterie). Réalisez un pontage rapide entre ces bornes pour tester le moteur en direct et valider son état.
Panne isolée à l'arrière : Le rôle de l'interrupteur de sécurité enfant
Si les deux vitres arrière cessent de fonctionner au même moment, le relais est rarement en cause. Le bouton de sécurité enfant centralise les retours de masse. Ce petit composant abrite une diode de protection fragile. Si elle grille après un pic d'intensité, l'alimentation des passagers est coupée net.
Reconnaître une panne de moteur (V210 / V21M)
Vous entendez le relais R43 claquer et le multimètre confirme la tension, mais rien ne bouge ? La panne est physique. Le moteur passager (V210) ou conducteur (V21M) est sans doute HS. Une odeur de chaud ou un grognement sourd indiquent souvent des charbons internes carbonisés.
Conclusion
Une vérification rigoureuse évite d'acheter des moteurs neufs pour rien. Vous connaissez désormais l'emplacement de cette platine bien cachée et les protocoles de test. La suite logique de votre intervention ? Inspecter les fils dans les soufflets en accordéon des portières, car ils finissent souvent par se cisailler avec le temps. Armez-vous de ruban isolant et de vos outils de dégarnissage pour finaliser la réparation. Par quelle portière allez-vous débuter vos mesures de tension ?
FAQ
Quel fusible gère les vitres arrière sur la Laguna 2 ?
La puissance des mécanismes arrière dépend du fusible F12 de 30A (couleur verte), situé dans la trappe latérale. Notez qu'une seconde protection générale se trouve aussi sur l'UCH, derrière le tableau de bord.
Pourquoi ma vitre de Laguna 2 remonte par à-coups ?
Ce mouvement saccadé trahit une perte de calibrage de l'anti-pincement. Le système bride la montée par sécurité après une coupure de batterie. Il suffit de réinitialiser le capteur en maintenant la commande vers le haut quelques secondes une fois la vitre fermée.
Comment tester l'arrivée de courant sur le moteur de lève-vitre ?
Utilisez un multimètre sur le connecteur du moteur, contact mis. Vérifiez d'abord le 12V sur le fil jaune épais. Validez ensuite la commande entre la Voie 3 et la Voie 4 pour vous assurer que l'ordre de montée ou descente arrive bien.
