Le voyant d'airbag rouge qui refuse de s'éteindre alors que le contrôle technique arrive, c'est le classique du propriétaire de Fiat Ducato. Que vous ayez un fourgon d'artisan ou un camping-car aménagé, on y passe tous. En concession, le devis pour changer le calculateur SRS dépasse vite les 500 €. Une somme folle, surtout quand on sait que la pièce est souvent réparable ou remplaçable à moindre coût si l'on cherche au bon endroit.
On ne va pas se mentir : intervenir sur ce système n'est pas anodin. Contrairement à un simple filtre à air, vous touchez ici à un dispositif pyrotechnique sensible. Une mauvaise manipulation peut déclencher les sacs gonflables et transformer une réparation économique en catastrophe industrielle.

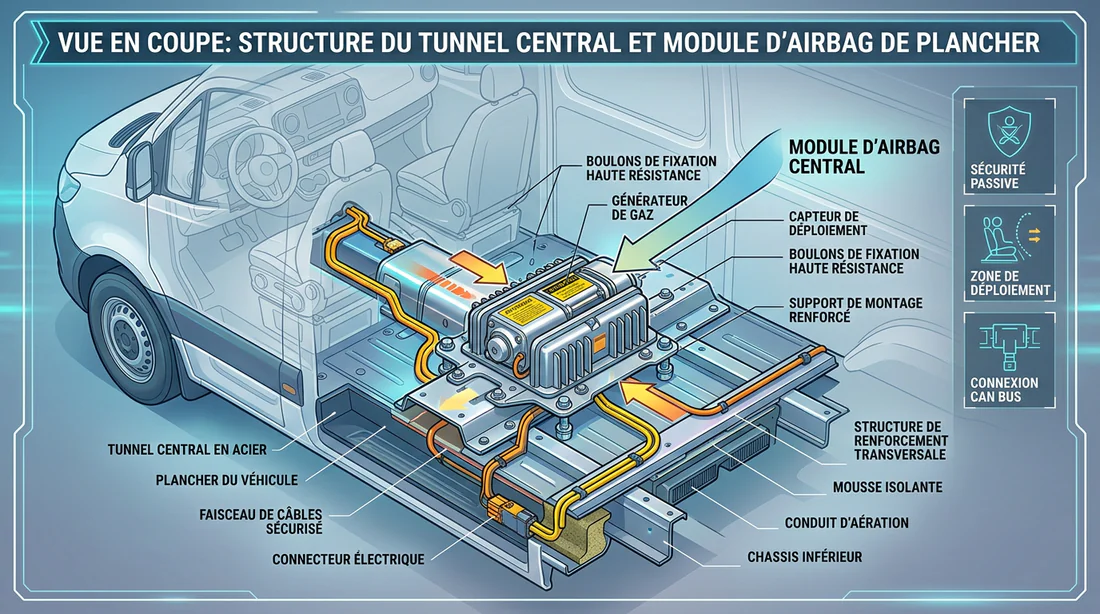

Le calculateur d'airbag du Fiat Ducato se situe sur le tunnel central, fixé au plancher, directement sous le tableau de bord au centre de l'habitacle. Pour l'atteindre, retirez le cache plastique au bas de la console centrale, devant le levier de vitesses. Attention : débranchez impérativement la batterie 15 minutes avant toute manipulation.
Les règles de sécurité vitales avant de toucher au système SRS
Ne sortez pas tout de suite la caisse à outils. Il faut qu'on soit clair sur un point : le système SRS (Supplemental Restraint System) reste sous tension, même moteur coupé. Les condensateurs internes du calculateur stockent assez d'énergie pour faire péter les airbags même en cas de coupure brutale de l'alimentation lors d'un accident.
Si vous y allez à l'aveugle, vous risquez le déclenchement intempestif d'un airbag (blessures graves par projection ou brûlure) ou de griller définitivement le nouveau boîtier.
La règle d'or, c'est la patience. Débranchez la borne négative de la batterie et attendez au moins 15 à 20 minutes avant de toucher au moindre connecteur orange ou jaune. Ce délai laisse le temps aux condensateurs de se décharger totalement. Ne zappez jamais cette étape.
Où se trouve le boîtier airbag sur Fiat Ducato ? (Par génération)
Je vois passer cette erreur tout le temps sur les forums : la confusion entre les générations de Ducato. Si l'emplacement général reste le « tunnel central », l'accessibilité et les caches à démonter changent du tout au tout entre un modèle de 2002 et un modèle de 2015.
Emplacement sur Fiat Ducato III (X250 / X290 : 2006 à aujourd'hui)
Sur les modèles modernes (X250 et le restylé X290), le calculateur est planqué très bas, au niveau du plancher, pile au centre du véhicule.

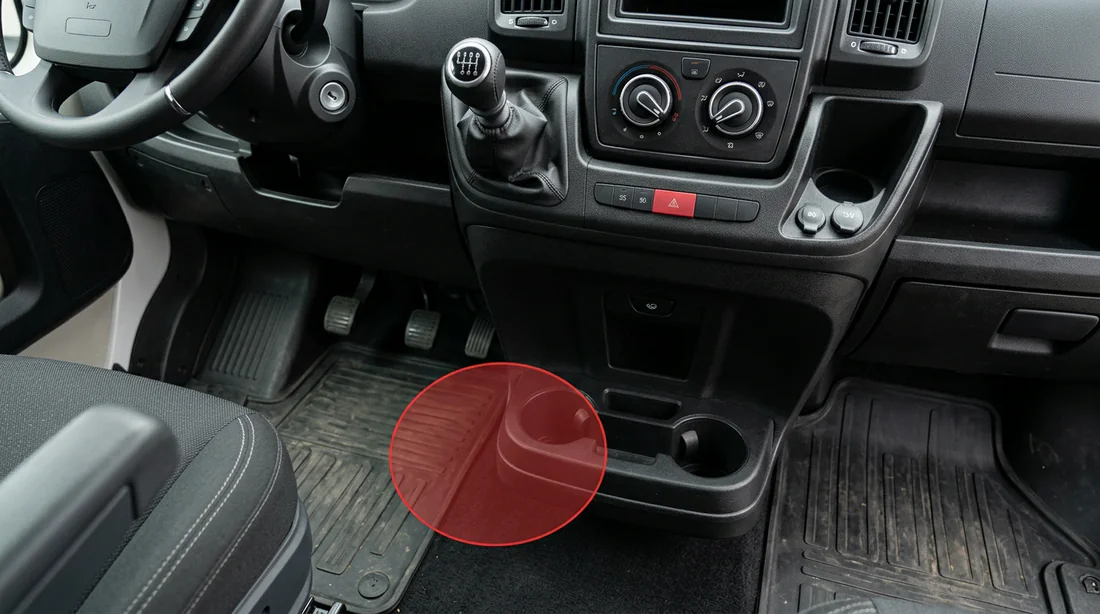

Il est dissimulé derrière la garniture plastique centrale inférieure, située sous les porte-gobelets ou le vide-poche central (selon vos options), et devant le levier de vitesses. Inutile d'essayer de passer la main sous le tableau de bord : les caches latéraux du tunnel de transmission le bloquent complètement. C'est un boîtier métallique (souvent du TRW ou du Continental) vissé solidement au châssis pour capter les moindres décélérations.
Emplacement sur Fiat Ducato II (230 / 244 : 1994 – 2006)
Pour les anciennes générations, c'est le même principe mais en plus simple. Le boîtier se trouve aussi au pied de la console centrale, vissé au sol. L'avantage ici, c'est que les caches plastiques tiennent généralement avec de bonnes vieilles vis apparentes (cruciformes), bien moins galères à retirer que les clips invisibles des versions modernes.
Tutoriel : comment démonter le calculateur étape par étape
Le véhicule est sécurisé et la génération identifiée ? Voici la procédure pour extraire le boîtier sans massacrer le faisceau électrique.
- Coupez le jus : Comme je l'ai dit plus haut, la batterie doit être débranchée depuis 20 minutes. Éloignez bien la cosse négative pour éviter tout contact accidentel.

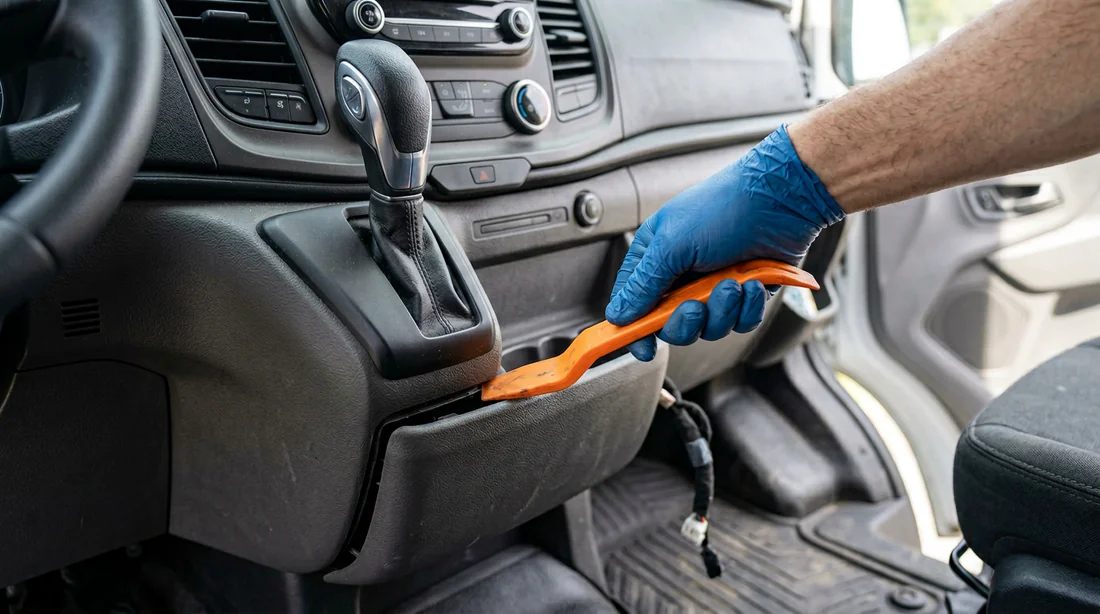

- Faites de la place : Sur le Ducato III, repérez les vis (souvent du Torx T25 ou T30) qui maintiennent les caches latéraux au bas de la console centrale. Retirez ces caches pour exposer le tunnel métallique.

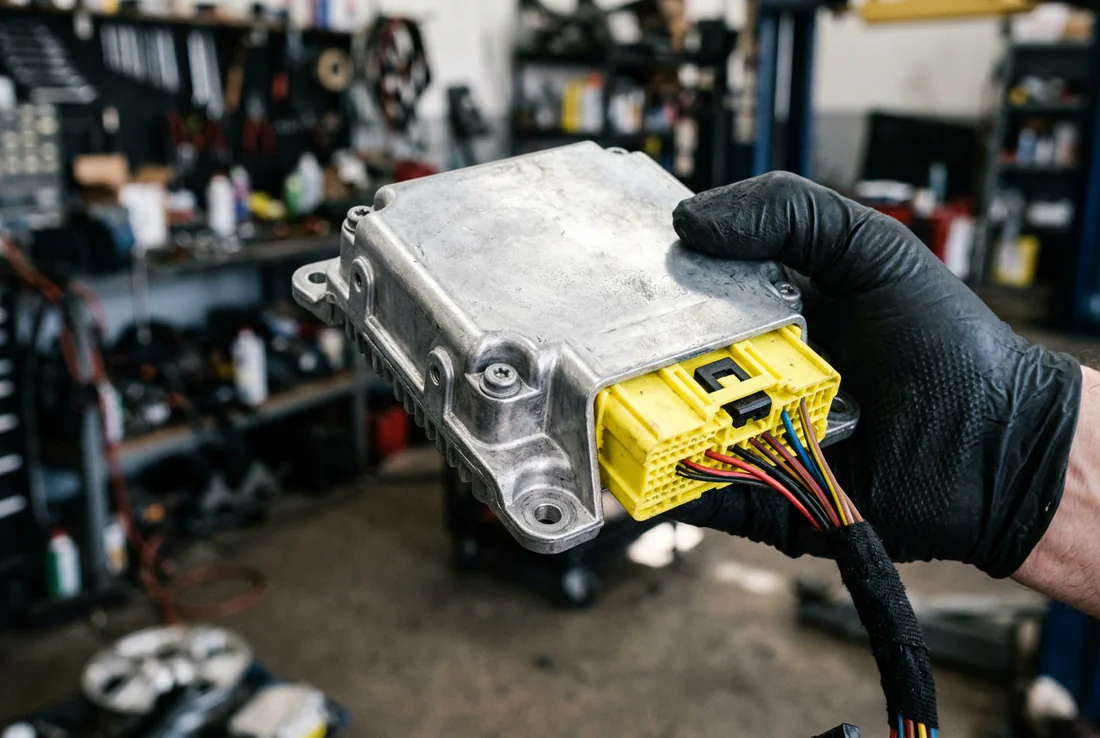

- Repérez la cible : Vous verrez un boîtier en aluminium ou en acier galvanisé, fixé à plat sur le sol. Il est relié par une grosse prise, généralement dotée d'un levier de verrouillage jaune, orange ou rouge.
- Déconnectez en douceur : Ne tirez jamais sur les fils comme une brute. Déverrouillez le connecteur en basculant le levier de sécurité (loquet) ou en pressant l'ergot de retenue. La prise doit sortir sans forcer excessivement.
- Dévissez le tout : Le calculateur tient par 3 écrous (généralement du 10 mm). Desserrez-les et retirez le boîtier. Notez le sens de la flèche imprimée sur l'étiquette (elle pointe vers l'avant du véhicule), c'est crucial pour le remontage.
- Dernier avertissement : Ne rebranchez jamais la batterie tant que le calculateur n'est pas rebranché ET revissé à fond au châssis (la mise à la masse se fait par le boîtier).
Pourquoi intervenir sur le calculateur d'airbag ? (Diagnostic)
Le démontage du calculateur n'est nécessaire que dans des cas précis. Un voyant allumé ne signifie pas automatiquement que le calculateur est mort. C'est même souvent juste un problème de connectique sous les sièges (les fameux prétensionneurs).
Ce tableau vous aidera à faire le tri entre une panne périphérique et une panne du boîtier central :
| Symptôme / Code Erreur | Cause Probable | Action Recommandée |
|---|---|---|
| Code « Circuit ouvert » (Driver/Passenger Squib) | Mauvais contact connecteur sous siège | Souder les fils sous le siège (ne touchez pas au calculateur). |
| Code « Internal Error » (Erreur Interne) | Composant électronique du boîtier HS | Remplacement ou réparation du calculateur nécessaire. |
| Code « Crash Data Stored » | Choc enregistré (même léger) | Réinitialisation (« Clear Crash ») ou remplacement obligatoire. |
| Code « No Communication » | Fusible grillé ou calculateur inondé | Vérifier fusibles et traces d'oxydation sur le boîtier. |
Le facteur « Choc » qu'on ignore souvent
Le calculateur peut se verrouiller s'il détecte une décélération brutale, même sans que les airbags se déclenchent. C'est fréquent si vous avez heurté un obstacle ou un trottoir. Si vous avez récemment entendu un bruit suspect sous le châssis, vérifiez notre guide sur les graves dégâts ou simple frottement suite à un choc sous la voiture pour savoir si cela a pu déclencher le capteur interne de sécurité.
Autre point critique sur les camping-cars Ducato : l'évacuation des condensats de climatisation passe souvent juste au-dessus du calculateur. Si le tuyau est bouché, l'eau coule directement sur le boîtier airbag. Résultat ? Une oxydation fatale.
Réparer, réinitialiser ou remplacer : on fait quoi ?
Face à un calculateur défectueux, vous avez trois options. Le prix varie du simple au décuple, donc choisissez bien.
- La réinitialisation (« Clear Crash ») est la plus économique. Si votre boîtier est verrouillé suite à un choc ou une baisse de tension, mais que l'électronique est saine, des spécialistes peuvent reprogrammer l'EEPROM pour 50 à 80 €.
- L'achat d'occasion est risqué mais abordable. Trouver un boîtier en casse coûte environ 100-150 €. Attention : Sur les Ducato récents, cela demande souvent un « Alignement Proxy » via la valise de diagnostic pour que le compteur kilométrique ne clignote pas (le réseau CANBUS détecte une pièce étrangère).
- Le neuf reste la solution la plus sûre (et la plus chère). Comptez 400 € et plus. C'est indispensable si votre calculateur actuel a pris l'eau car l'oxydation est irréversible.
Conseil Pro
Si vous optez pour l'occasion, assurez-vous que la référence inscrite sur l'étiquette est strictement identique à la vôtre. Une différence d'un seul chiffre peut signifier une configuration d'airbags différente (exemple : avec ou sans airbag passager), ce qui mettrait le système en défaut permanent.
FAQ
Peut-on rouler sans le calculateur d'airbag branché ?
D'un point de vue purement mécanique, oui, le véhicule démarrera et roulera. Légalement et pour votre sécurité, c'est non. Vous n'avez plus aucune protection en cas d'accident, et le voyant au tableau de bord entraînera une contre-visite immédiate au contrôle technique.
Faut-il reprogrammer un calculateur d'airbag d'occasion ?
Oui, c'est très courant sur le Fiat Ducato. Même si la référence est bonne, le numéro de série du calculateur ne correspondra pas à celui enregistré dans l'ordinateur de bord (BSI). Cela fait souvent clignoter le kilométrage total. Un « Alignement Proxy » via une valise type MultiECUScan est alors nécessaire.
Quel est le prix d'un calculateur airbag de Ducato neuf ?
Ça dépend du modèle et du fournisseur, mais prévoyez une fourchette entre 350 € et 600 € pour une pièce neuve d'origine, hors main-d'œuvre pour la pose et la programmation.
Vous avez démonté la bête ? Avant d'envoyer votre boîtier en réparation, jetez un œil aux broches du connecteur : si vous voyez du vert-de-gris, ne perdez pas d'argent dans une reprogrammation, cherchez directement un remplaçant.
