Architecture générale du bloc 1.6 THP (EP6/Prince)

Né de la collaboration entre PSA (Peugeot-Citroën) et BMW, le bloc EP6 (souvent appelé Bloc EP6DT ou DTS selon la puissance) est un petit bijou de technologie… et une source d'ennuis inépuisable si on ne le respecte pas. C'est un 4 cylindres en ligne de 1598 cm³, gavé par un turbo Twin-Scroll et alimenté par injection directe.

On retrouve ce moteur sous le capot d'une grande partie du parc « plaisir » et premium des années 2007 à 2016 :

• Peugeot : 207 RC, 207 GT, 308 (I et II), RCZ, 3008.
• Citroën : La gamme DS (DS3, DS4, DS5) et les C4 Picasso.
• Mini : La fameuse Mini Cooper S R56, Clubman et Countryman (versions N14 et N18).

Pour intervenir là-dessus, il ne suffit pas de savoir tourner une clé. Il faut comprendre comment les fluides et les gaz circulent. Pour saisir les principes thermodynamiques de base de ce 4 cylindres, je vous conseille de jeter un œil à notre guide sur le cycle de Beau de Rochas. Ça vous aidera à visualiser pourquoi le calage de la distribution est une question de vie ou de mort pour ce moteur interférentiel.

Schéma du système de Distribution (Le talon d'Achille)

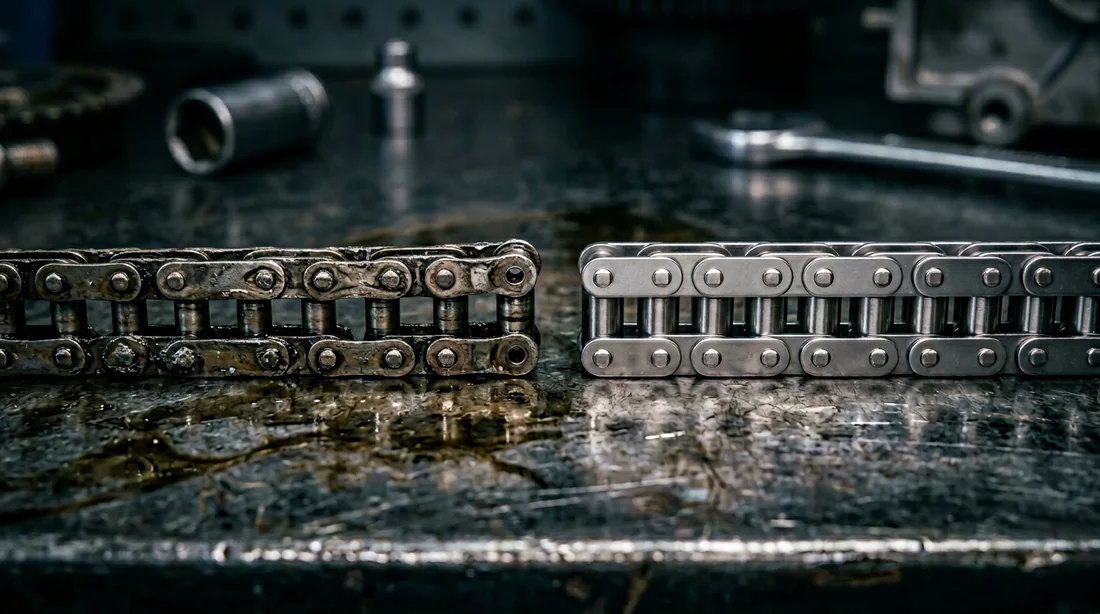

Soyons clairs : c'est ici que se jouent 80 % des drames du 1.6 THP. Là où un moteur à courroie pardonne parfois un peu de jeu, ce bloc utilise une chaîne censée durer la vie du véhicule. En pratique ? Le système s'use prématurément et provoque le redouté décalage de distribution.

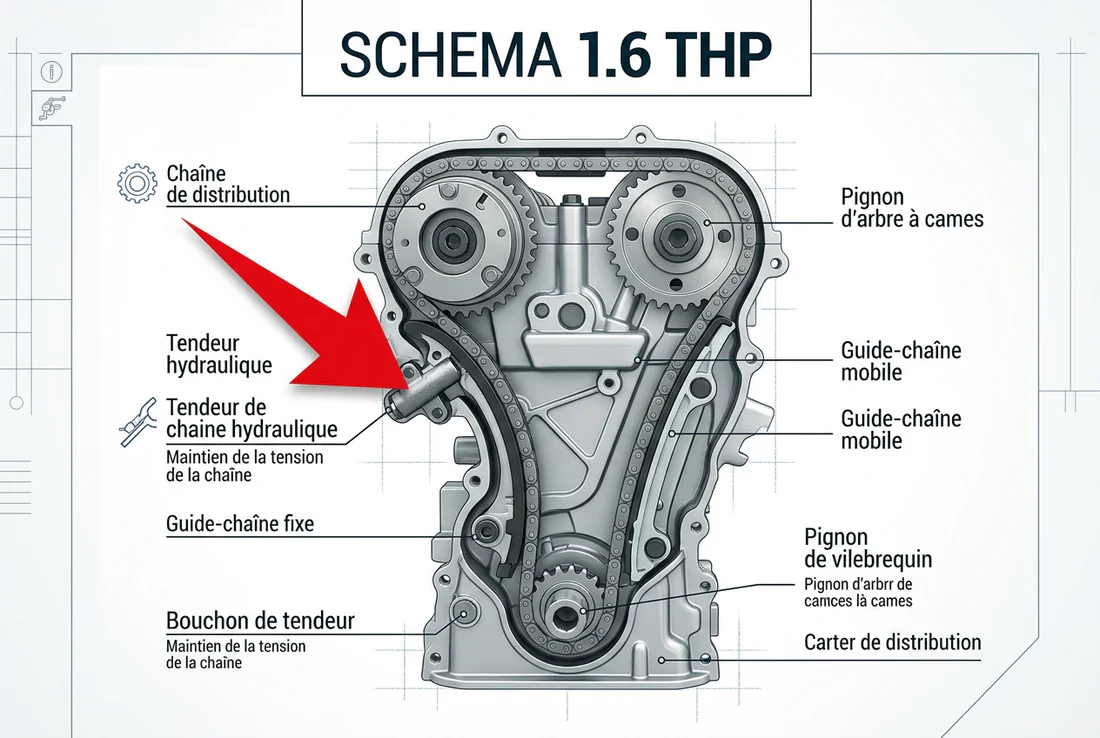

Sur la vue éclatée de la distribution, voici ce que vous devez surveiller comme le lait sur le feu :

• La chaîne de distribution relie le vilebrequin aux deux arbres à cames.
• Le tendeur de chaîne hydraulique se cache à l'arrière du bloc (côté habitacle). C'est souvent lui le coupable. S'il manque de pression ou faiblit, la chaîne bat, se détend et finit par sauter des dents.
• Les patins de guidage en plastique ont la fâcheuse manie de casser. Les morceaux tombent alors dans le carter d'huile et viennent boucher la crépine. Résultat garanti : chute de pression d'huile.
• Le déphaseur d'arbre à cames (Vanos) est cette poulie variable située sur l'admission (et parfois l'échappement sur les versions récentes) qui ajuste l'ouverture des soupapes.
  💡

  Conseil Pro

  Si vous entendez un bruit de « diesel » à froid qui disparaît à chaud, ne roulez plus. C'est le symptôme avant-coureur d'une casse moteur par saut de chaîne. Le remplacement du tendeur de chaîne est souvent la première étape de diagnostic.

Vue détaillée de l'Admission et du Turbo

La suralimentation du 1.6 THP offre un sacré agrément, mais elle ne tolère aucune fuite. L'air est aspiré, comprimé par le turbo Twin-Scroll (souvent un BorgWarner K03), refroidi par l'échangeur, puis envoyé dans le collecteur d'admission.

Sur votre schéma, vérifiez ces trois points névralgiques :

1. L'électrovanne de régulation (Dump Valve) est fixée directement sur le turbo. Sa membrane interne est fragile et se déchire, ce qui cause des pertes de puissance franches.
2. Les capteurs de pression (généralement deux, avant et après papillon) sont les yeux du calculateur. S'ils sont encrassés, le mélange air/essence sera faux.
3. L'encrassement des soupapes est la maladie chronique de l'injection directe. L'essence ne passe pas par les soupapes d'admission pour les « laver ». Avec le temps, les vapeurs d'huile recyclées créent une croûte de calamine qui étouffe littéralement le moteur.

Le démontage des durites d'admission implique souvent de se battre avec des colliers impossibles. On a d'ailleurs une technique pour enlever un collier de serrage métallique sans la pince spéciale du constructeur, ça vous évitera une crise de nerfs au moment de sortir l'échangeur.

Circuit de Refroidissement et Huile : Les organes vitaux

L'anatomie du THP réserve quelques surprises sur les circuits de fluides. Deux périphériques sont particulièrement fragiles et demandent une inspection régulière.

D'abord, la Pompe Haute Pression (HP) de carburant. Elle trône en bout d'arbre à cames d'admission (côté conducteur) et constitue le cœur du système. Si votre moteur coupe net à l'accélération, c'est souvent elle qui refuse de délivrer les 120 bars nécessaires.

Ensuite, le circuit de refroidissement. Le boîtier calostat (ou boîtier d'eau), situé sur le côté conducteur du bloc, est entièrement en plastique. Les cycles chaud/froid finissent par le fissurer ou cuire ses joints. Les fuites sont vicieuses car le liquide s'évapore instantanément sur le bloc brûlant, ne laissant qu'une odeur sucrée caractéristique sans flaque visible au sol.

Nomenclature des pièces principales

Pour vous y retrouver sur l'établi ou lors de votre commande de pièces, voici les correspondances pour les éléments qu'on remplace le plus souvent sur une Peugeot 207 RC ou une Mini Cooper S.

Où trouver les revues techniques officielles (RTA) ?

Google Images, c'est pratique pour localiser une pièce, mais c'est dangereux pour le remontage. Une simple image ne vous donnera jamais les couples de serrage ni les ordres de serrage (angulaire ou au couple).

Pour des opérations lourdes comme un joint de culasse ou le remplacement du kit chaîne, l'improvisation n'a pas sa place. Investissez impérativement dans une RTA (Revue Technique Automobile) ou un manuel Haynes spécifique à votre modèle (ex: RTA Peugeot 308 1.6 THP). Ne jouez pas aux devinettes avec les couples de serrage sur un bloc en aluminium, vous risqueriez d'arracher un filetage.

Autres architectures moteurs similaires

Comprendre un moteur aussi complexe que le EP6, c'est un peu comme passer un diplôme de mécanique avancée. La logique de l'injection directe et de la distribution par chaîne se retrouve désormais partout. Si vous bossez aussi sur des utilitaires, notre dossier sur la vue éclatée du moteur Trafic 2 vous permettra de comparer les subtilités entre une architecture diesel Renault et ce bloc essence BMW/PSA.

Faut-il avoir peur de ce moteur ?

Le 1.6 THP est une merveille d'ingénierie capable de donner le sourire à chaque accélération, à condition d'être entretenu avec une rigueur militaire. Maîtriser sa vue éclatée, c'est reprendre le pouvoir sur votre mécanique et éviter que les garages ne vous facturent des diagnostics "au doigt mouillé". Surveillez votre niveau d'huile, écoutez votre chaîne au démarrage, et n'attendez jamais la panne pour agir.

Vous avez déjà galéré pour localiser une sonde spécifique sur votre THP ou vous avez une astuce de démontage à partager ? Dites-le-nous en commentaire, l'entraide est la seule façon de faire durer ces moteurs.

FAQ

Comment reconnaître un moteur 1.6 THP ?

Le bloc 1.6 THP a une signature visuelle unique : le turbo est placé sur la face avant du moteur (côté radiateur), protégé par une tôle pare-chaleur, et l'admission d'air passe par-dessus le moteur pour aller vers l'arrière.

Où se trouve la pompe à eau sur le 1.6 THP ?

Elle est côté passager, mais attention au piège : contrairement à la majorité des moteurs, elle n'est pas entraînée directement par la courroie. Un galet friction (une roue motorisée) vient faire le contact entre la poulie de vilebrequin et la poulie de pompe à eau uniquement quand le moteur a besoin d'être refroidi.

Quel est le couple de serrage culasse 1.6 THP ?

Le serrage de la culasse sur ce bloc se fait en passe "escargot" avec un pré-serrage au couple suivi d'un serrage angulaire strict. C'est trop risqué de vous donner une valeur isolée ici. Référez-vous à la RTA officielle de votre véhicule : une erreur ici, et vous voilez la culasse.

Pourquoi mon 1.6 THP consomme de l'huile ?

C'est malheureusement "normal" sur ce moteur jusqu'à un certain point. Cela vient souvent d'une usure de la segmentation, des joints de queue de soupape qui durcissent, ou du reniflard intégré au couvre-culasse qui ne filtre plus rien. Si vous dépassez 0,5L pour 1000km, il faut s'inquiéter.
