Vous avez la clé à cliquet dans une main, le smartphone couvert de graisse dans l'autre, et vous bloquez. Que vous aménagiez un van pour le road-trip d'une vie ou que vous tentiez de sauver votre outil de travail avant lundi matin, la frustration est la même. Vous ne savez pas où va cette satanée vis ni quelle est la référence exacte de ce joint torique.
Les forums ? Ils regorgent d'avis contradictoires. Les revues techniques ? Des pavés de 300 pages souvent indigestes. Pour changer un turbo, nettoyer une vanne EGR ou refaire une distribution, la théorie ne sert à rien. Il vous faut du visuel. Vous devez voir l'assemblage.

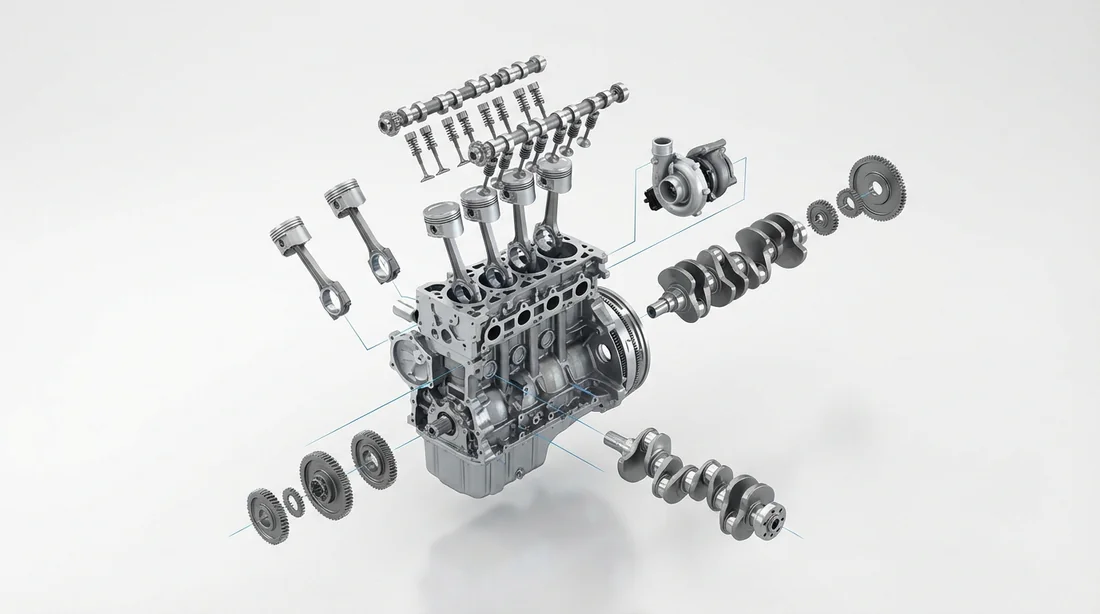

La vue éclatée du moteur d'un Renault Trafic 2 est le seul schéma technique fiable pour identifier l'emplacement précis des composants et leurs références OEM. Elle change radicalement selon la motorisation : le 1.9 dCi (F9Q), le 2.0 dCi (M9R) à chaîne, ou le 2.5 dCi (G9U). Ces diagrammes permettent de visualiser l'assemblage de la culasse, de la rampe commune et de la vanne EGR pour sécuriser le démontage et la commande de pièces.
Identification de votre moteur Trafic 2 avant démontage
C'est l'erreur qui transforme une mécanique d'une heure en cauchemar d'une semaine : commander des pièces pour un 2.0L alors que vous avez un 1.9L sous le capot. Le Trafic 2 a traversé les époques (Phase 1 de 2001 à 2006, Phase 2 jusqu'en 2014) et les blocs n'ont rien à voir entre eux.
Oubliez la mémoire, vérifiez votre code moteur. Il se cache généralement sur une plaque adhésive sur le montant de la portière conducteur (la fameuse plaque ovale) ou il est gravé directement sur le bloc (souvent illisible à cause de la rouille). Fiez-vous à votre carte grise et comparez avec ce tableau :
| Motorisation / Puissance | Code Moteur (Racine) | Type de Distribution |
|---|---|---|
| 1.9 dCi (80, 82, 100 ch) | F9Q (ex: F9Q 760) | Courroie |
| 2.0 dCi (90, 115 ch) | M9R (ex: M9R 780) | Chaîne |
| 2.5 dCi (135, 145 ch) | G9U (ex: G9U 630) | Courroie + Pignons |
Avant toute intervention mécanique impliquant le démontage de composants moteur, débranchez impérativement la batterie (cosse négative). Assurez-vous que le véhicule est calé sur des chandelles stables si vous devez passer dessous. Ne faites jamais confiance au cric hydraulique seul.
Vue éclatée et composants du moteur 1.9 dCi (F9Q)
Ce bloc équipe la majorité des premiers modèles (Phase 1). C'est un moteur rustique, « à l'ancienne », mais qui exige une rigueur absolue sur les échéances de courroie. Sur la vue éclatée générale, on repère tout de suite la courroie de distribution côté passager. Elle est protégée par des carters en plastique noir qui cassent presque systématiquement au démontage si l'on force.
Le turbo, lui, se cache à l'arrière du moteur. Il est coincé contre le tablier, ce qui rend son accès par le dessus infernal sans démonter la baie de pare-brise.
Schéma d'admission et vanne EGR (1.9 dCi)
C'est le point noir du F9Q. La vue éclatée de l'admission dévoile un assemblage complexe de conduits en aluminium et en plastique.
La Vanne EGR se divise en deux parties : une mécanique et une électrique. Sur le schéma, vous voyez qu'elle s'insère horizontalement dans le collecteur.
Le piège est bien réel : la suie colle littéralement la vanne au collecteur. Si vous tirez uniquement sur la partie électrique (le solénoïde noir), elle se sépare et laisse la partie mécanique bloquée au fond.
Notez bien la présence du joint métallique fin entre la vanne et le collecteur sur le schéma d'assemblage. S'il est mal repositionné ou oublié lors du remontage, attendez-vous à une perte de puissance et des sifflements désagréables.
Bas moteur et vilebrequin
Si vous devez toucher au bas moteur – souvent pour les coussinets de bielle, la maladie des dCi mal entretenus -, la vue éclatée devient votre meilleure amie pour respecter l'ordre des chapeaux de bielles.
Les schémas indiquent le sens de montage des pistons (flèche vers la distribution). Repérez aussi la position de la pompe à huile. Elle est entraînée par une chaîne dédiée, distincte de la distribution principale, et se situe derrière le carter d'huile.

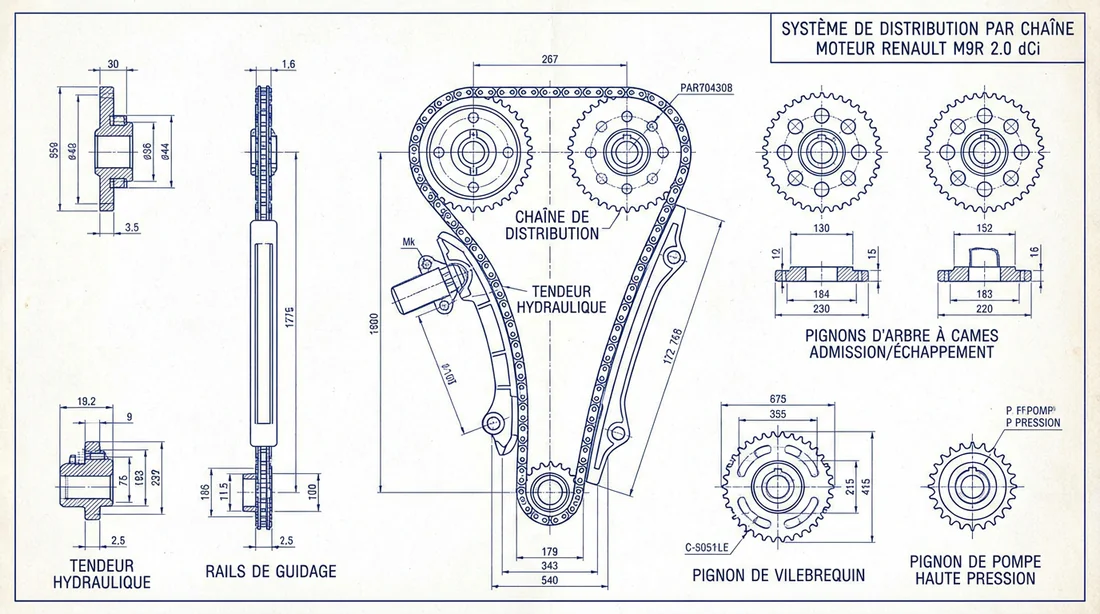

Vue éclatée du moteur 2.0 dCi (M9R) – Distribution à chaîne
Le M9R, apparu en 2006 et développé avec Nissan, jouit d'une réputation de fiabilité supérieure. Visuellement, il se distingue par son couvre-culasse en plastique noir intégral. Surtout, il n'a pas de carter de distribution externe facile à ouvrir : c'est une chaîne qui baigne dans l'huile.
La culasse et les injecteurs piézo-électriques
Sur les vues du M9R, soyez paranoïaque avec la zone du couvre-culasse. Les injecteurs sont maintenus par des brides, souvent par paire.
Le défaut de conception est rageant : la baie de pare-brise du Trafic 2 fuit. L'eau de pluie coule directement sur le moteur et stagne dans les puits d'injecteurs. Sur le schéma, vous voyez des joints d'étanchéité. Dans la vraie vie, ces joints laissent passer l'eau, ce qui soude l'injecteur à la culasse par la rouille.
Si la vue éclatée montre une simple vis de bride à retirer, la réalité exige souvent des semaines de traitement au dégrippant ou l'usage d'un extraire hydraulique spécialisé.
Lors du remontage, graissez généreusement le corps des injecteurs avec de la graisse haute température (cuivrée ou céramique). Cela vous sauvera la mise si vous devez les redémonter dans 50 000 km.
Circuit de refroidissement et pompe à eau
Contrairement au 1.9 dCi où la pompe à eau est prise sur la distribution, le schéma du 2.0 dCi (M9R) montre une pompe entraînée par la courroie d'accessoires. Elle se trouve sur le flanc du moteur. Le thermostat se loge généralement dans un boîtier en plastique noir fixé sur le côté de la culasse. C'est une pièce complexe avec plusieurs sorties de durites : repérez-les soigneusement avant de tout débrancher.
Vue éclatée du moteur 2.5 dCi (G9U)
Le « gros » bloc 2.5L équipe les versions les plus puissantes. Si les schémas rappellent ceux du 2.2 dCi (G9T), les pièces ne sont pas toutes interchangeables. Ici, l'accessibilité est le facteur limitant : le moteur remplit tout l'espace sous le capot.
Distribution (Courroie + Pignons)
La vue technique de la distribution du G9U est un morceau d'ingénierie qui surprend souvent les amateurs. Oubliez la simple courroie reliant le bas et le haut.
Vous avez affaire à une cascade de pignons. Une série de roues dentées (visibles sur l'éclaté une fois le carter retiré) entraîne la pompe haute pression et la pompe à eau depuis le vilebrequin.
La courroie est plus courte et ne relie que les pignons intermédiaires aux arbres à cames. Cette complexité rend le calage très délicat. La vue éclatée est indispensable pour identifier les repères de calage sur les pignons, qui diffèrent de ceux de la courroie.
Couples de serrage essentiels (Toutes motorisations)
Avoir le schéma est une chose, savoir serrer en est une autre. Un couple de serrage au « feeling » sur une culasse en aluminium est interdit. Voici les valeurs standards pour ne pas foirer un filetage.
Ces valeurs aident à planifier, mais vérifiez toujours la RTA (Revue Technique Automobile) spécifique à votre numéro de série. Un serrage angulaire nécessite des vis neuves.
| Composant | Couple de serrage (Nm) | Serrage Angulaire |
|---|
| 142 Nm |
|---|
| 25 Nm |
|---|
| Vis de bride d'injecteur (M9R) | 27 Nm (Variable selon vis) | Souvent pré-serrage + angle |
| 15 Nm (Max impératif !) |
|---|
| 10 à 12 Nm |
|---|
| Volant Moteur bi-masse | 20 à 30 Nm | + 40° à 50° (Selon ref) |
L'utilisation d'une clé dynamométrique étalonnée n'est pas une option. Pour les injecteurs et les bougies de préchauffage, respecter le couple évite de casser la pièce dans la culasse. Une catastrophe qui oblige souvent à déculasser, ce qui signifie changer le joint de culasse… et la facture qui va avec.
Où trouver les références OEM officielles (Part Numbers) ?
Regarder une vue éclatée sur Google Images ne suffit pas si vous n'avez pas la référence OEM (ex: 8200 123 456). Sans ce numéro, vous risquez de commander une pièce de Laguna 2 ou d'Espace 4. Elle ressemblera visuellement à la vôtre, mais les fixations différeront de quelques millimètres.
Pour obtenir la référence exacte liée à votre châssis, voici la méthode :
- Récupérez votre VIN : Le numéro commençant par VF1… sur votre carte grise (case E).
- Utilisez les bonnes bases de données : Les professionnels utilisent le logiciel Dialogys de Renault. En tant que particulier, certains sites de vente de pièces proposent une recherche par plaque fiable. Cependant, recouper avec des sites spécialisés en « Renault Parts » (souvent avec les schémas officiels) reste la méthode la plus sûre.
- L'astuce visuelle : Sur les schémas officiels, les pièces sont numérotées. Ce numéro renvoie à une nomenclature latérale. Ne commandez jamais à l'œil.
FAQ
Où trouver le code moteur sur un Renault Trafic 2 ?
Vous trouverez le code (ex: M9R, F9Q) soit sur la plaque ovale autocollante sur le montant intérieur de la portière conducteur, soit gravé directement sur le bloc moteur (souvent illisible sans un bon nettoyage). La carte grise (champ D.2) donne aussi des indices via le Type Mine.
Quelle est la différence entre le moteur M9R et F9Q ?
Tout les oppose. Le F9Q (1.9 dCi) est de conception ancienne avec une courroie de distribution à changer tous les 5 ans ou 120 000 km. Le M9R (2.0 dCi) est plus moderne, plus fiable, et possède une chaîne de distribution censée durer la vie du véhicule.
Comment lire une vue éclatée de pièces détachées ?
Imaginez que le moteur explose au ralenti : la vue éclatée sépare chaque pièce. Chaque composant est relié par un trait fin à sa position de montage. Un numéro est attribué à chaque pièce et renvoie à une liste contenant la référence constructeur. Les traits en pointillés indiquent souvent l'axe d'insertion de la vis.
Peut-on trouver les plans Dialogys gratuitement ?
Dialogys est le logiciel propriétaire payant du réseau Renault/Dacia. Il est illégal de le télécharger gratuitement. La meilleure alternative légale reste d'acheter une RTA ou un manuel Haynes pour votre Trafic. Ils contiennent des schémas techniques, y compris le schéma électrique, parfaitement adaptés à vos réparations.
