On a tous connu ça. Vous cherchez à caler une distribution ou à comprendre pourquoi votre moteur ne tourne pas rond, et vous tombez sur des schémas illisibles scannés dans une RTA des années 90. Ou pire, sur des explications mathématiques abstraites qui ne vous aident absolument pas une fois les mains dans le cambouis.
Si vous voulez visualiser concrètement ce qui se passe à l'intérieur de vos cylindres, on va laisser la théorie universitaire de côté. Ici, on décortique la mécanique réelle pour que vous puissiez passer de l'écran à l'atelier avec une confiance totale.

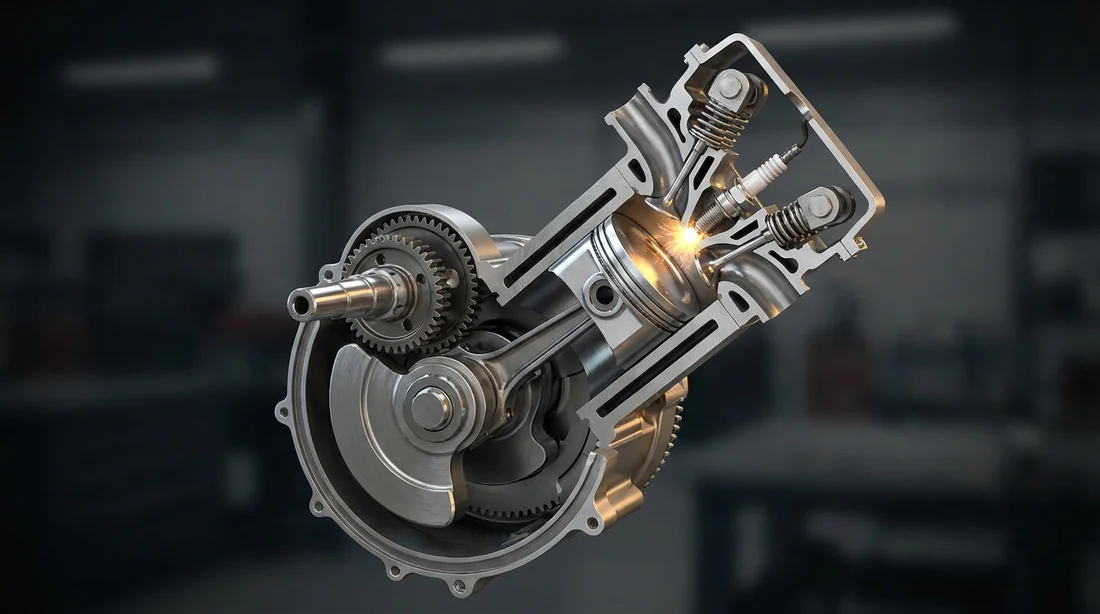

Le schéma d'un moteur 4 temps illustre le cycle de Beau de Rochas, composé de quatre phases distinctes qui se déroulent sur deux tours de vilebrequin (720°). Ces étapes sont l'admission du mélange air-essence, la compression, l'explosion-détente (temps moteur) et l'échappement des gaz brûlés. Ce cycle transforme l'énergie chimique en énergie mécanique.
Le cycle à 4 temps, c'est quoi exactement ?
Pour faire simple, c'est la chorégraphie mécanique qui permet à la quasi-totalité de nos véhicules d'avancer. Alphonse Beau de Rochas a théorisé ce principe dès 1862, et on n'a pas trouvé mieux depuis pour le grand public.
La grosse différence avec le moteur 2 temps (celui de la tronçonneuse ou du karting), c'est la durée du cycle. Ici, il faut deux tours complets de vilebrequin (soit 720 degrés) pour boucler la boucle. Le piston doit monter et descendre deux fois pour qu'une seule explosion produise de l'énergie. C'est un système plus lourd, plus complexe, mais nettement plus propre et efficace pour l'automobile.

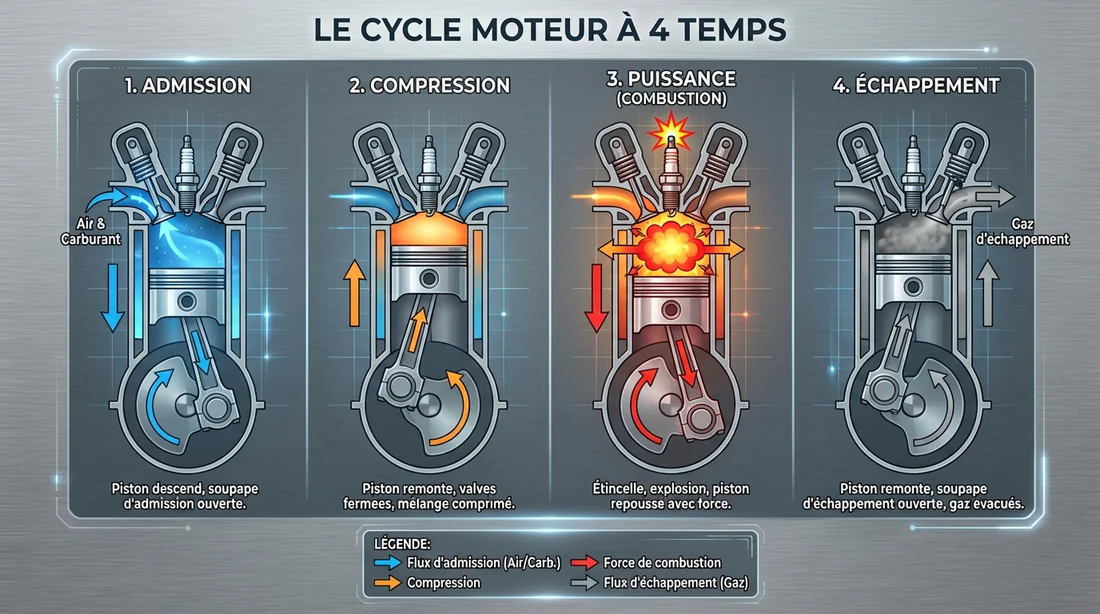

Les 4 phases à la loupe
Regardons ce qui se joue vraiment dans la chambre de combustion. Pour ne pas vous perdre, fixez votre attention sur les deux acteurs principaux : le piston qui fait la navette, et les soupapes qui gèrent les flux.
1. L'Admission (le remplissage)
Tout démarre par une grande inspiration. Le cycle s'ouvre avec le piston situé au Point Mort Haut (PMH).
Dès qu'il entame sa descente vers le Point Mort Bas (PMB), la soupape d'admission s'ouvre sous l'action de l'arbre à cames. L'échappement, lui, reste clos. C'est purement physique : en descendant, le piston crée une forte dépression dans le cylindre, un véritable effet seringue. Cette aspiration force le mélange air-essence (ou juste l'air sur un diesel) à s'engouffrer dans la chambre. Le cylindre se remplit à pleins poumons.
2. La Compression (la préparation)
Le cylindre est plein, mais ce mélange est inoffensif à pression ambiante. Il faut le mettre sous contrainte.
Le piston remonte alors du PMB vers le PMH. C'est un moment critique où les deux soupapes doivent être fermées hermétiquement. La chambre devient une cocotte-minute close. Le volume se réduit drastiquement, ce qui comprime le mélange. La pression grimpe (10 à 12 bars sur un essence classique) et la température s'envole. Les molécules de carburant sont serrées les unes contre les autres, prêtes à réagir.
3. L'Explosion-Détente (le temps moteur)
C'est le seul moment où le moteur produit de l'énergie ; les trois autres phases ne font qu'en consommer pour fonctionner.
Juste avant que le piston n'atteigne le sommet, une étincelle jaillit de la bougie (ou l'injection se déclenche sur un diesel). Le mélange s'enflamme instantanément. La pression explose littéralement pour atteindre des pics de 60 bars, avec une température dépassant les 2000°C. Cette force de détente phénoménale repousse violemment le piston vers le bas. C'est ce mouvement rectiligne, transmis à la bielle, qui fait tourner le vilebrequin. Les soupapes, elles, restent fermées pour ne perdre aucune miette de cette pression.
Ne confondez jamais « Explosion » et « Détonation ». L'explosion est une combustion rapide et contrôlée, c'est ce qu'on veut. La détonation (ou cliquetis) est une combustion anormale, anarchique et destructrice qui peut percer vos pistons en quelques secondes.
4. L'Échappement (le nettoyage)
Le travail est fait, mais le cylindre est saturé de gaz brûlés inutilisables. Il faut faire le ménage avant de relancer la machine.
Le piston remonte une dernière fois du PMB vers le PMH. Cette fois, la soupape d'échappement s'ouvre grand. En remontant, le piston agit comme un bélier et chasse les fumées vers le collecteur. Une fois en haut, le cycle est bouclé et prêt à reprendre immédiatement une nouvelle admission.
Tableau de synthèse des états du moteur
Pour visualiser la séquence d'un coup d'œil, voici le résumé technique à garder sous le coude pour vos diagnostics :
| Phase | Soupapes (Adm / Éch) | Piston | Action Principale |
|---|---|---|---|
| 1. Admission | Ouverte / Fermée | Descend (PMH → PMB) | Aspiration du mélange |
| 2. Compression | Fermée / Fermée | Monte (PMB → PMH) | Hausse Pression & Température |
| 3. Détente | Fermée / Fermée | Descend (PMH → PMB) | Production d'énergie (Combustion) |
| 4. Échappement | Fermée / Ouverte | Monte (PMB → PMH) | Évacuation des gaz brûlés |
Théorie vs Réalité : l'analyse des diagrammes
Si vous passez un examen de mécanique ou si vous tentez de régler un moteur de compétition, comprendre la différence entre le papier et la piste est fondamental. C'est là que le diagramme Pression-Volume (P-V) entre en jeu.
Le diagramme théorique
Sur le papier, le cycle est parfait. On imagine que les soupapes s'ouvrent et se ferment instantanément, pile au moment où le piston atteint le point mort haut ou bas. Les lignes du diagramme sont droites, la combustion est instantanée à volume constant. C'est un modèle idéal pour comprendre la thermodynamique de base, mais il est physiquement impossible à reproduire.
Le diagramme réel et l'épure de distribution
Dans la vraie vie, l'air a une masse et de l'inertie (il met du temps à se déplacer), et une soupape ne peut pas se téléporter d'une position fermée à ouverte. Si on attendait sagement que le piston descende pour ouvrir l'admission, le cylindre ne serait qu'à moitié rempli.

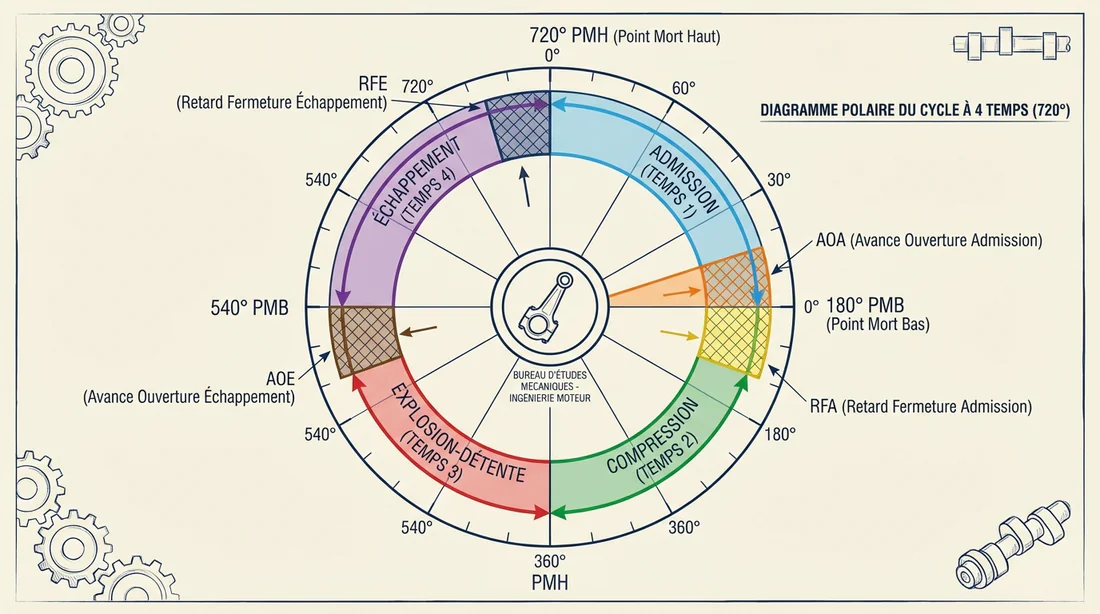

C'est ici qu'intervient l'épure de distribution. Les ingénieurs trichent avec les temps d'ouverture pour optimiser le flux.
On parle d'abord de l'AOA (Avance Ouverture Admission). L'idée est d'ouvrir la soupape avant que le piston ne commence à descendre. L'inertie des gaz d'échappement qui sortent aide à « tirer » les gaz frais entrants.
Ensuite, on applique un RFA (Retard Fermeture Admission). On laisse la soupape ouverte un peu après que le piston commence à remonter, profitant de la vitesse acquise par l'air pour gaver le cylindre au maximum, même si le piston remonte.
Même logique pour l'échappement avec l'AOE (Avance Ouverture Échappement), où l'on ouvre avant la fin de la détente pour évacuer la pression résiduelle, et le RFE (Retard Fermeture Échappement) pour bien vider les derniers gaz.
Ces décalages transforment le diagramme carré théorique en une forme arrondie, plus organique : c'est la réalité mécanique.
Pourquoi le calage est une question de vie ou de mort pour votre moteur
Pourquoi je vous bassine avec ces diagrammes ? Parce que si votre distribution (courroie ou chaîne) est mal calée, vous désynchronisez toute cette mécanique de précision.
Si les soupapes ne s'ouvrent pas au moment prévu par l'épure, les conséquences sont immédiates. Vous aurez d'abord une perte de puissance car le remplissage se fait mal et la compression chute. Ensuite, la surchauffe guette : si l'échappement s'ouvre trop tard, les gaz brûlants stagnent et font chauffer la culasse.
Mais le pire scénario reste la casse moteur. Si le décalage est trop important, le piston peut venir percuter une soupape restée ouverte. Là, c'est « salade de soupapes » assurée et la fin de votre moteur.
Comprendre ce schéma, c'est comprendre comment protéger votre mécanique. La prochaine fois que vous regarderez un arbre à cames, ne voyez plus juste une tige métallique, mais le chef d'orchestre de ce ballet millimétré.
FAQ
Pourquoi appelle-t-on cela un moteur 4 temps ?
Simplement car le cycle complet exige 4 courses du piston (2 montées et 2 descentes) pour ne produire de l'énergie qu'une seule fois.
Quelle est la différence entre PMH et PMB ?
Le PMH (Point Mort Haut) désigne la position la plus élevée du piston dans le cylindre, tandis que le PMB (Point Mort Bas) est sa position la plus basse.
Quel est le seul temps moteur du cycle ?
C'est la 3ème phase, l'Explosion-Détente. Les 3 autres temps sont des consommateurs d'énergie cinétique.
À quoi sert l'épure de distribution ?
C'est une représentation circulaire qui permet de visualiser les avances et retards d'ouverture des soupapes par rapport au cycle théorique idéal.
