Les 3 règles de sécurité avant de toucher aux câbles

Ne touchez pas un seul outil avant d'avoir lu ceci. On manipule ici des courants forts, capables de faire fondre un faisceau électrique ou de mettre le feu à votre voiture si vous travaillez n'importe comment.

1. Débranchez la batterie. Je ne le répéterai jamais assez. Déconnectez la cosse négative (noire) de votre batterie avant tout. Cela isole le circuit. Si vous touchez la carrosserie avec le câble positif par erreur alors que la batterie est branchée, c'est l'arc électrique assuré.
2. Ne faites pas l'économie sur le cuivre. Oubliez les kits bon marché avec des câbles ridicules de 6 mm². Si vous installez un amplificateur sérieux, il faut du métal pour laisser passer le courant. Le standard actuel pour une installation pérenne est du 10 mm² ou 20 mm² (AWG 8 ou 4). Un câble trop fin va chauffer et brider la puissance de votre ampli.
3. Le fusible est là pour sauver la voiture, pas l'ampli. Le porte-fusible doit être installé sur le câble rouge, au plus près de la batterie (maximum 30 cm). C'est non négociable. Si le câble d'alimentation se coupe et touche la carrosserie à l'arrière du véhicule, c'est ce fusible qui doit sauter instantanément. Sans lui, le câble devient une résistance chauffante géante et votre voiture brûle.

Le matériel nécessaire pour l'installation

Pour ne pas rester bloqué au milieu du montage un dimanche après-midi, vérifiez votre inventaire. Une installation propre repose autant sur les outils que sur le câblage.

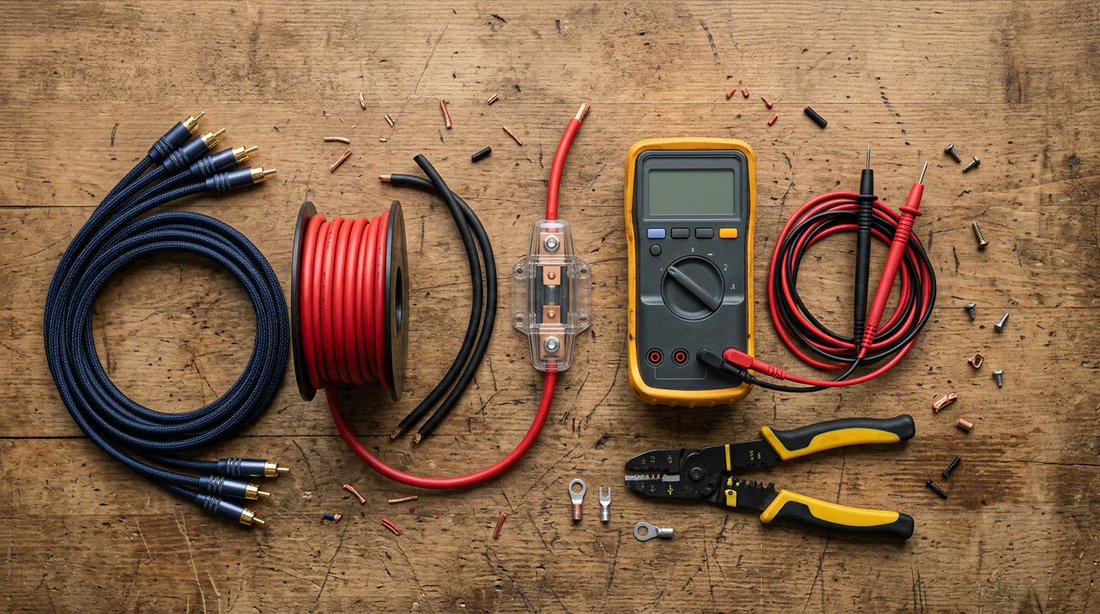

Le kit de câblage (souvent vendu complet) :

• Câble d'alimentation (Rouge, comptez 5 mètres minimum).
• Câble de masse (Noir ou Marron, 1 mètre suffit).
• Câble RCA (pour transporter le son).
• Fil « Remote » (souvent un petit fil bleu très fin).
• Porte-fusible (type AGU ou ANL) et son fusible calibré.
• Cosses (fourches ou œillets).

Les outils indispensables :

• Jeu de clés plates ou un cliquet (généralement du 10 et du 13).
• Tournevis plat et cruciforme.
• Pince coupante et pince à dénuder.
• Papier de verre (grain moyen) ou brosse métallique. C'est l'outil le plus sous-estimé et pourtant le plus vital.
• Ruban adhésif d'électricien ou gaine thermorétractable.

Étape 1 : le passage du câble d'alimentation (12V)

C'est souvent l'étape la plus redoutée : faire passer ce gros câble rouge du compartiment moteur vers l'habitacle sans rien casser.

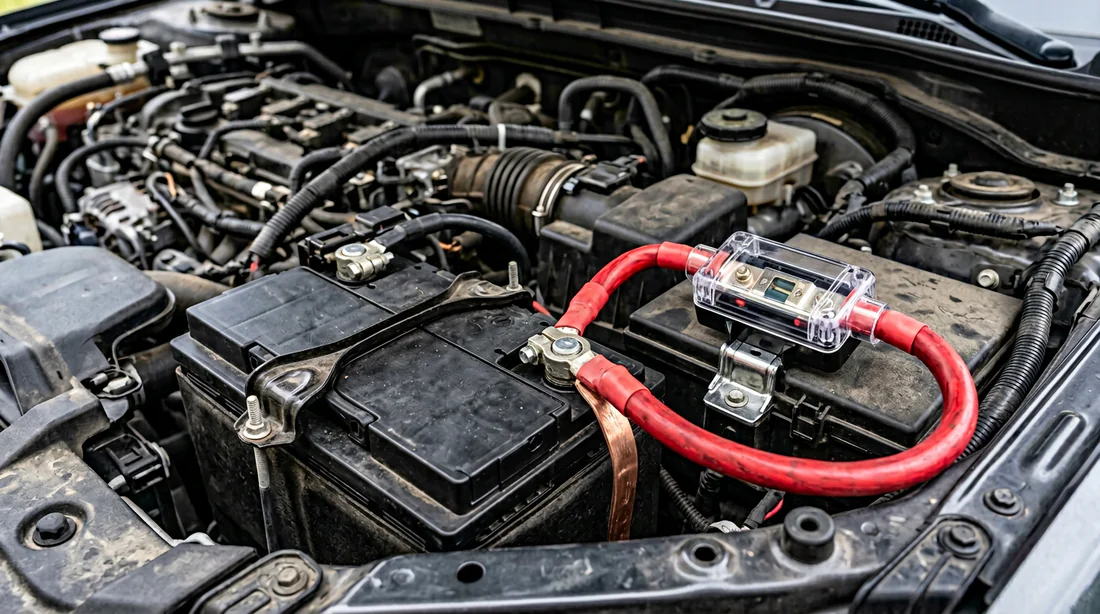

Repérez votre batterie. Sertissez une cosse œillet sur une extrémité du câble rouge et fixez le porte-fusible à moins de 30 cm de celle-ci. Attention : ne mettez pas encore le fusible dans le boîtier. Connectez ce bout à la borne positive (+) de la batterie.

Maintenant, il faut rentrer dans la voiture. Sur la cloison pare-feu (la tôle qui sépare le moteur des pédales), cherchez une pastille en caoutchouc appelée « passe-câble » (ou grommet). Il y a souvent un faisceau d'origine qui passe par là. Vous pouvez percer délicatement ce caoutchouc pour y glisser votre câble d'alimentation.

L'accès est parfois un enfer, encombré par des durites ou des fixations. Si vous devez retirer des attaches gênantes dans le moteur, jetez un œil à notre guide sur comment enlever un collier de serrage métallique, ça vous évitera de les casser bêtement.

Une fois le câble dans l'habitacle, faites-le courir le long du bas de caisse (sous les plastiques de seuil de porte) jusqu'au coffre, généralement du côté conducteur.

Étape 2 : la création d'une masse parfaite (Ground)

Voici le secret d'une installation professionnelle, et c'est là que 90 % des amateurs se plantent. Si votre ampli se met en sécurité ou grésille, c'est presque toujours un problème de masse.

La règle est simple : faites court. Le câble noir doit faire moins d'un mètre. Ne le ramenez pas à la batterie, c'est inutile et contre-productif. Vous devez le relier au châssis directement dans le coffre.

Trouvez un boulon existant vissé sur la tôle (souvent sous la banquette arrière ou près de la serrure du coffre) et dévissez-le.

L'étape critique : Prenez votre papier de verre et poncez la peinture autour du trou de vis jusqu'à voir l'acier briller. La peinture est un isolant. Si vous posez votre cosse de masse sur de la peinture, le courant ne passera pas, ou mal. Le contact doit être Métal contre Métal. Revissez ensuite fermement votre cosse sur ce point décapé.

Étape 3 : le raccordement du signal audio (RCA et Remote)

L'alimentation est prête, place à la musique.

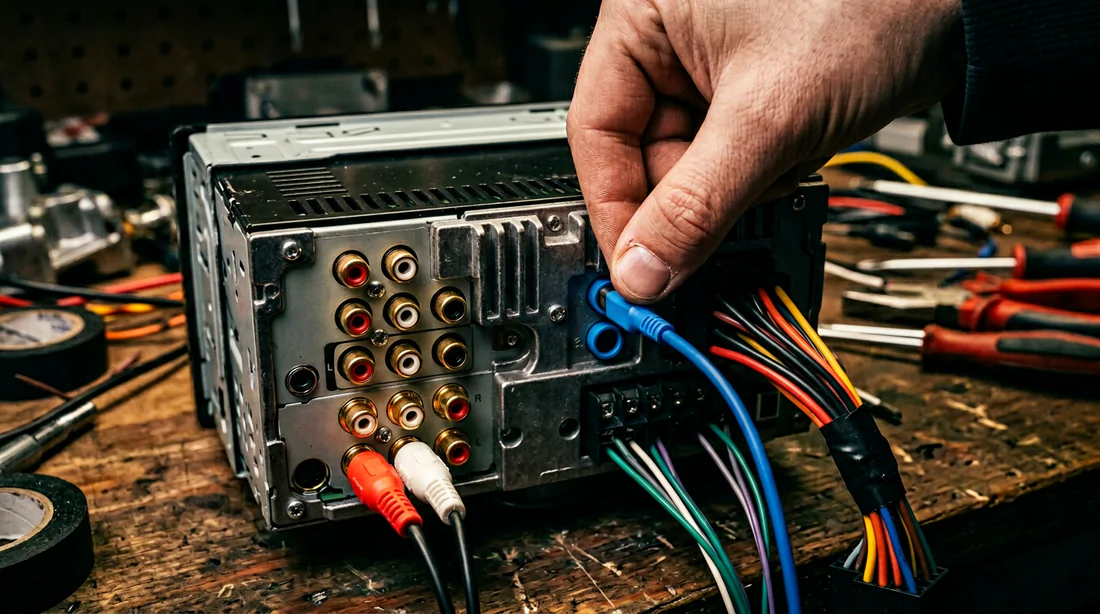

Il y a deux câbles à gérer ici. D'abord les RCA, à brancher à l'arrière de votre autoradio (sorties "Sub Out" ou "Rear Out"). Ensuite le Remote, ce petit fil bleu qui se connecte sur le fil "Antenne électrique" ou "Remote" du faisceau de l'autoradio (souvent bleu et blanc). C'est lui le chef d'orchestre : il envoie l'ordre "Allume-toi" à l'ampli quand vous mettez le contact.

Règle d'or de l'antiparasitage : Faites passer les câbles RCA et le fil Remote du côté opposé au câble d'alimentation. Si votre câble rouge passe à gauche (côté conducteur), passez impérativement les RCA à droite (côté passager). Si vous les faites courir côte à côte, le champ magnétique du câble d'alimentation va induire des parasites dans le signal audio. Résultat ? Un sifflement aigu qui suit le régime moteur. Insupportable.

Cas particulier : brancher un caisson sur un autoradio d'origine

Sur les véhicules récents, l'autoradio est moulé dans la planche de bord et ne possède aucune sortie RCA. Pas de panique, deux solutions existent :

• Le convertisseur HP / RCA : C'est un petit boîtier qui transforme le signal des fils des haut-parleurs en signal RCA. C'est universel et ça permet d'utiliser n'importe quel ampli. L'inconvénient, c'est que ça fait un boîtier de plus à câbler.
• L'entrée « High Level » : Certains amplis modernes acceptent directement le signal des haut-parleurs via une entrée spécifique. C'est plus simple et ça évite les accessoires.

Dans les deux cas, vous devrez vous "repiquer" sur les fils des haut-parleurs arrière. Utilisez des connecteurs rapides de qualité ou, mieux, faites une soudure propre pour dériver le signal des HP arrière gauche et droit vers votre ampli. Notez que certains amplis avec entrée "High Level" détectent le signal automatiquement et n'ont même plus besoin du câble « Remote ».

Étape 4 : les branchements finaux et le premier test

Tout est tiré jusqu'au coffre. C'est le moment de tout connecter à l'amplificateur. Respectez scrupuleusement cet ordre pour éviter les étincelles :

1. Branchez le câble de Masse (GND) sur le bornier de l'ampli.
2. Branchez le fil Remote (REM).
3. Branchez les câbles RCA.
4. Connectez les fils du caisson de basse sur la sortie Speaker Output (+ et -).
5. Branchez le câble d'alimentation 12V (+) en dernier sur l'ampli.

Retournez maintenant au moteur. Insérez le fusible dans le porte-fusible près de la batterie et refermez-le. Reconnectez la borne négative de la batterie.

Mettez le contact, allumez l'autoradio. Regardez votre ampli : la LED "Power" (souvent verte) doit s'allumer. Si c'est la LED "Protect" (rouge) qui s'illumine, coupez tout et vérifiez votre point de masse.

Comment bien régler son caisson de basse (Gain et Fréquence)

Avoir du son est une chose, avoir un son propre en est une autre. Beaucoup de gens commettent l'erreur de tout mettre à fond.

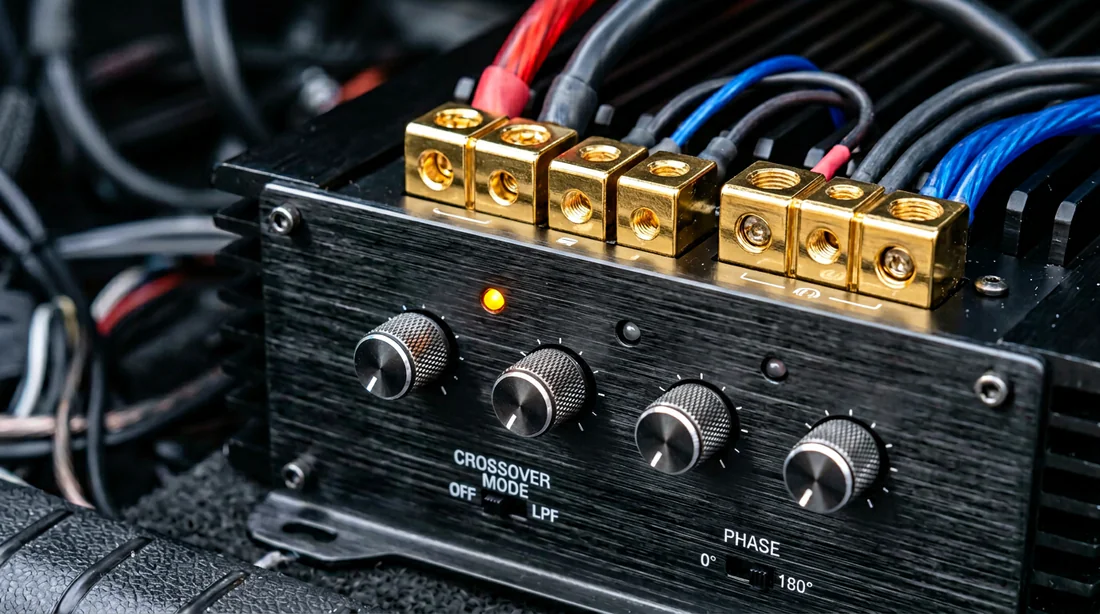

Le Gain (Level) n'est pas un bouton de volume. C'est un réglage pour adapter l'ampli au voltage de sortie de votre poste. Mettez le gain au minimum. Montez le volume de votre autoradio aux 3/4. Ensuite, montez doucement le gain de l'ampli jusqu'à entendre une distorsion (le son devient sale), puis redescendez tout juste un peu. Voilà votre réglage optimal.

Pour le filtre passe-bas (LPF), rappelez-vous que votre caisson ne doit jouer que les graves. Réglez ce potentiomètre aux alentours de 80 Hz. L'ampli coupera ainsi tous les sons au-dessus de cette fréquence (les voix, les guitares) pour ne laisser passer que les basses profondes vers le caisson.

FAQ

Pourquoi mon caisson siffle (bruit moteur) ?

C'est souvent une « boucle de masse » ou des câbles RCA passés trop près du câble d'alimentation. Vérifiez que l'audio et l'alim passent bien de chaque côté de la voiture. Si le problème persiste, refaites votre point de masse en ponçant le châssis plus vigoureusement.

Peut-on brancher un caisson sans ampli ?

Seulement si c'est un « caisson actif » (amplifié), qui contient déjà son propre amplificateur. Un subwoofer passif (juste le haut-parleur dans une boîte) a obligatoirement besoin d'un ampli externe pour sortir le moindre son.

Quel fusible choisir ?

Ça dépend de la puissance de l'ampli et de la section du câble. En général, un fusible entre 40 A et 60 A convient pour une installation standard. Il doit être égal ou légèrement supérieur à la somme des fusibles présents sur l'amplificateur lui-même.

Mon ampli ne s'allume pas, je fais quoi ?

Vérifiez d'abord le fusible près de la batterie. Ensuite, sortez un multimètre (ou une lampe témoin) pour vérifier que le 12V arrive bien à l'ampli, et surtout que le câble Remote reçoit du courant quand la radio est allumée. Si tout est bon, c'est souvent votre masse qui ne fait pas contact.
