À quoi sert le capteur de pression amont turbine ?

Sous le capot, chaque composant a son rôle précis. Ce petit élément électronique mesure la contre-pression des gaz d'échappement juste avant leur pénétration dans le turbocompresseur ou le filtre à particules (FAP).

Concrètement, il traduit la pression physique des gaz en un signal électrique lisible par le calculateur moteur (ECU). Grâce à cette donnée reçue en temps réel, l'ECU ajuste au millimètre l'inclinaison des ailettes de la géométrie variable du turbo. Cette lecture de pression autorise aussi le lancement des cycles de nettoyage automatique du système antipollution.

Les 4 symptômes d'un capteur de pression d'échappement défaillant

Quand l'information de pression devient fausse ou disparaît, le comportement du véhicule se dégrade instantanément. Je vois souvent les mêmes signes revenir à l'atelier.

Perte de puissance et mode dégradé

C'est la conséquence la plus flagrante. Le calculateur moteur (ECU) se retrouve privé d'une valeur d'échappement fiable et applique le principe de précaution. Pour éviter une surpression fatale au turbo, il coupe net la suralimentation. La voiture bascule en mode dégradé. Le régime moteur plafonne autour de 3000 tr/min et les accélérations deviennent désespérément molles.

Allumage du voyant moteur et messages au tableau de bord

Le célèbre voyant moteur orange s'affiche au tableau de bord. Il s'accompagne souvent d'un message alarmant du type « Système antipollution défaillant » ou « Risque casse moteur ». Cette alerte visuelle signifie que le calculateur a enregistré un code d'erreur lié à l'échappement, un problème intimement lié à la santé globale du système de dépollution. D'ailleurs, si vous roulez en Peugeot et que vous voulez comprendre l'impact direct de ce capteur sur votre ligne d'échappement, je vous conseille vivement de consulter notre guide complet sur le risque de colmatage du FAP sur la Peugeot 3008.

Surconsommation de carburant

Une mauvaise information sur la dynamique des gaz fausse totalement la cartographie moteur. Le calculateur essaie de compenser l'anomalie en modifiant les temps d'injection. Le résultat tombe très vite. Le ratio air et carburant perd son équilibre, la combustion devient imparfaite et la jauge à carburant descend à vue d'œil.

Régénérations du FAP bloquées

Voilà la conséquence la plus vicieuse à moyen terme. Si l'ECU ignore la pression réelle en amont de la turbine, il refuse tout simplement de lancer le cycle de nettoyage par post-injection. Les particules s'accumulent en silence. Si vous laissez traîner ce problème, la ligne d'échappement finira par se boucher de bout en bout. Vous devrez alors payer une régénération forcée en atelier ou carrément remplacer la matrice céramique.

Les 3 causes principales de ce code défaut (P0470 à P0474)

L'erreur classique consiste à remplacer la pièce machinalement dès la lecture d'un code P0470 ou P2453 à la valise. En mécanique moderne, l'ordinateur pointe rarement le vrai coupable du premier coup. Certains moteurs supportent très mal cet environnement hostile. Si vous avez le bloc diesel au losange de 130 chevaux, penchez-vous sur notre analyse de la fiabilité du moteur Renault 1.6 dCi 130 pour anticiper ces caprices.

Le tuyau métallique bouché par la calamine (cause n°1)

Beaucoup de professionnels tombent dans ce piège. Le capteur se relie au collecteur d'échappement via un petit conduit rigide ou une durite tressée. Avec les trajets urbains et l'usage du diesel, ce fin passage finit par s'obstruer totalement avec de la suie carbonisée et de la calamine. La pression n'arrive plus jusqu'à la membrane de la pièce. Votre capteur va très bien, c'est simplement l'artère qui le nourrit qui se retrouve bouchée.

La défaillance interne du capteur (composant HS)

Logé sous le capot, le capteur subit un traitement de choc au quotidien. Il affronte des températures frôlant les 1000 degrés et des vibrations permanentes. À la longue, la fine membrane piézoélectrique à l'intérieur du boîtier en plastique se fissure ou se rompt. Dans ce cas précis, la pièce est définitivement morte et renvoie une valeur erratique au calculateur.

Un problème de faisceau électrique ou de connectique

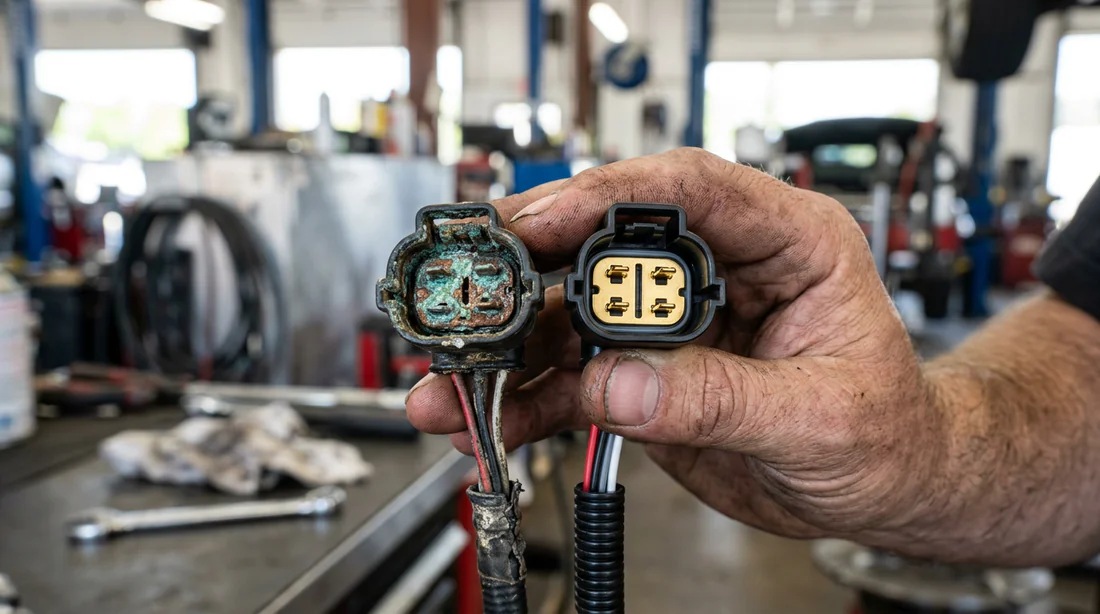

N'oubliez jamais de jeter un œil aux fils. La panne provient très souvent d'un mauvais acheminement du signal électrique. Un rongeur a pu grignoter la gaine du câblage pendant la nuit. Une chaleur extrême a parfois fait fondre un câble qui touchait la tôle pare-chaleur par accident. L'humidité crée aussi de l'oxydation sur les broches du connecteur et génère une résistance parasite.

Comment tester le capteur de pression amont turbine ? (tuto multimètre)

Avant de commander une pièce neuve sur internet, sortez votre multimètre. Un bon diagnostic vous donnera une certitude absolue. Ce composant possède un connecteur classique à trois voies pour l'alimentation, la masse et le signal.

Voici le protocole exact pour le tester.

Commencez par régler votre multimètre numérique sur la position tension continue (V DC) avec le calibre 20 Volts. Mettez le contact de la voiture sans démarrer le moteur et débranchez délicatement la prise du capteur.

Pour contrôler l'alimentation, placez la pointe noire du multimètre sur une masse sûre, comme la carrosserie ou une partie métallique du bloc moteur. Avec la pointe rouge, testez une à une les trois broches de la prise femelle côté faisceau. L'une d'entre elles doit obligatoirement afficher une tension de 5V. Si vous n'avez aucune tension, le souci provient du faisceau ou du calculateur.

Gardez ensuite la pointe rouge sur cette broche du 5V et déplacez la pointe noire sur les deux broches restantes. L'une d'elles affichera de nouveau 5V. Vous venez de trouver le fil de masse.

Le troisième fil correspond logiquement au signal. Rebranchez le capteur. Piquez ce fil de signal par l'arrière de la prise avec une aiguille fine reliée à votre pointe rouge. Moteur à l'arrêt, la tension reste basse, souvent entre 0.4V et 0.9V.

Pour la vérification dynamique, démarrez le moteur et accélérez doucement. La tension sur le fil de signal doit grimper proportionnellement au régime moteur pour atteindre 2V ou 3V. Si la valeur reste bloquée à 5V ou à 0V, votre capteur est bon pour la poubelle.

Remplacement ou nettoyage : scénarios et coûts d'intervention

Face à cette panne, vous avez trois options. Le choix dépendra de votre diagnostic au multimètre et de votre niveau en mécanique. Personnellement, je conseille toujours de commencer par le nettoyage du tuyau.

FAQ

Où se trouve le capteur de pression amont turbine ?

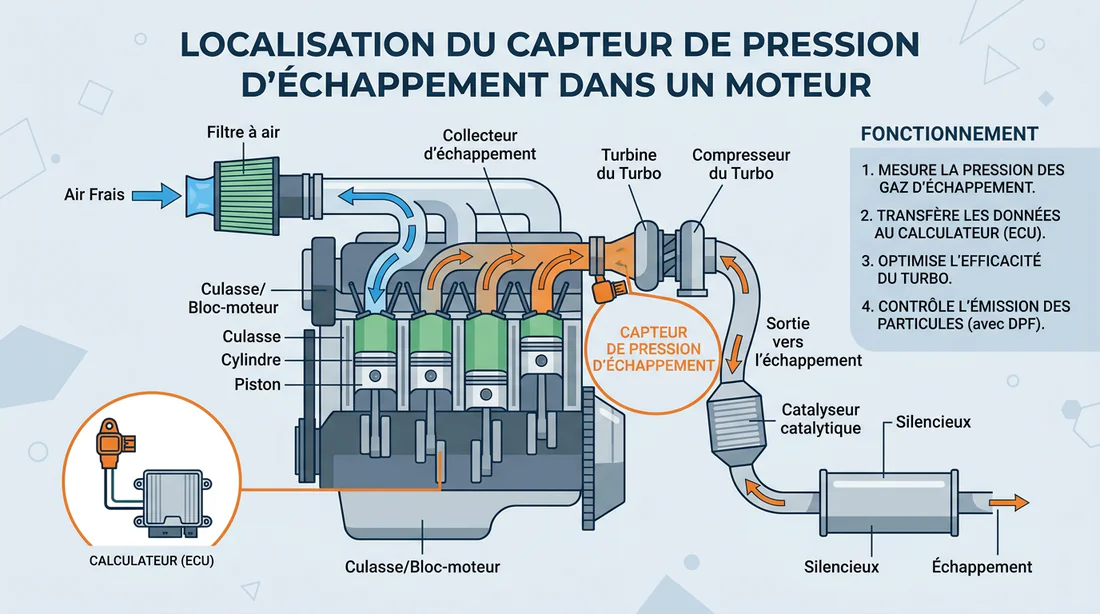

On le trouve généralement vissé sur une petite patte métallique dans la partie supérieure du moteur. Les constructeurs le placent souvent près du tablier, la zone qui sépare le moteur de l'habitacle, pour l'isoler un peu de la chaleur. Un tuyau rigide en métal ou une durite tressée le relie directement au collecteur d'échappement juste avant le turbocompresseur.

Peut-on rouler avec un capteur de pression d'échappement défectueux ?

Je vous le déconseille fortement, sauf pour rentrer chez vous à faible allure ou rejoindre un garage. Rouler avec cette anomalie détruit la mécanique à petit feu. Le blocage des régénérations va colmater votre filtre à particules. De plus, la surpression refoulée risque d'endommager gravement les paliers du turbo.

Comment nettoyer le tuyau du capteur de pression ?

Démontez entièrement la canalisation métallique. Une fois la pièce sur l'établi, glissez un fil de fer rigide ou un vieux câble de frein de vélo à l'intérieur pour pulvériser le bouchon de suie. Pulvérisez ensuite généreusement du nettoyant frein ou un produit décalaminant spécifique. Un bon coup de soufflette à l'air comprimé finira d'évacuer les derniers résidus.
