Tourner la clé de votre C 220 CDI pour n'entendre qu'un silence de mort, c'est rageant. Idem quand on branche son téléphone et que l'allume-cigare ne répond plus. On sait tous que le coupable est probablement une pièce à 50 centimes, un simple fusible, mais sans le schéma électrique, vous naviguez à vue. Le manuel utilisateur finit souvent perdu au fond d'un tiroir et les diagrammes qu'on trouve en ligne sont souvent des scans illisibles.
Ici, on oublie la théorie. On va droit au but pour localiser la panne et vous faire repartir, que vous ayez une génération W203 ou W204.
Le schéma des fusibles pour une Mercedes C 220 CDI varie selon la génération du véhicule. Sur les modèles W203 (2000-2007) et W204 (2007-2014), vous trouverez les boîtes à fusibles à trois endroits stratégiques : dans le compartiment moteur (côté conducteur), sur le flanc du tableau de bord (côté gauche) et dans le coffre (côté droit). Avant toute manipulation, vérifiez si le plan papier d'origine n'est pas plié dans la boîte à outils du coffre.
Identification de votre modèle : W203 ou W204 ?
Avant de toucher à quoi que ce soit, identifiez formellement votre génération de Classe C. Les architectures électriques, et surtout les modules SAM, sont totalement incompatibles entre les deux versions. Ne faites pas l'erreur de suivre le mauvais plan.
- Mercedes Classe C W203 (2000 – début 2007) : Vous la reconnaissez immédiatement à ses phares avant arrondis, ces fameuses "cacahuètes" entrelacées. Sous le capot, on trouve souvent le moteur OM611 ou les premiers OM646.
- Mercedes Classe C W204 (2007 – 2014) : Le style change radicalement avec des lignes carrées, anguleuses et des phares rectangulaires. Elle embarque les évolutions du moteur OM646 ou le redouté OM651.
Un doute ? Jetez un œil à la date de première mise en circulation sur votre carte grise.
Schémas et fusibles pour Mercedes Classe C W203 (2000-2007)
Sur la W203, l'électronique entamait sa complexification. Les pannes de Module SAM (Signal Acquisition Module) sont légion dès que l'humidité s'en mêle. Voici les trois zones à surveiller.

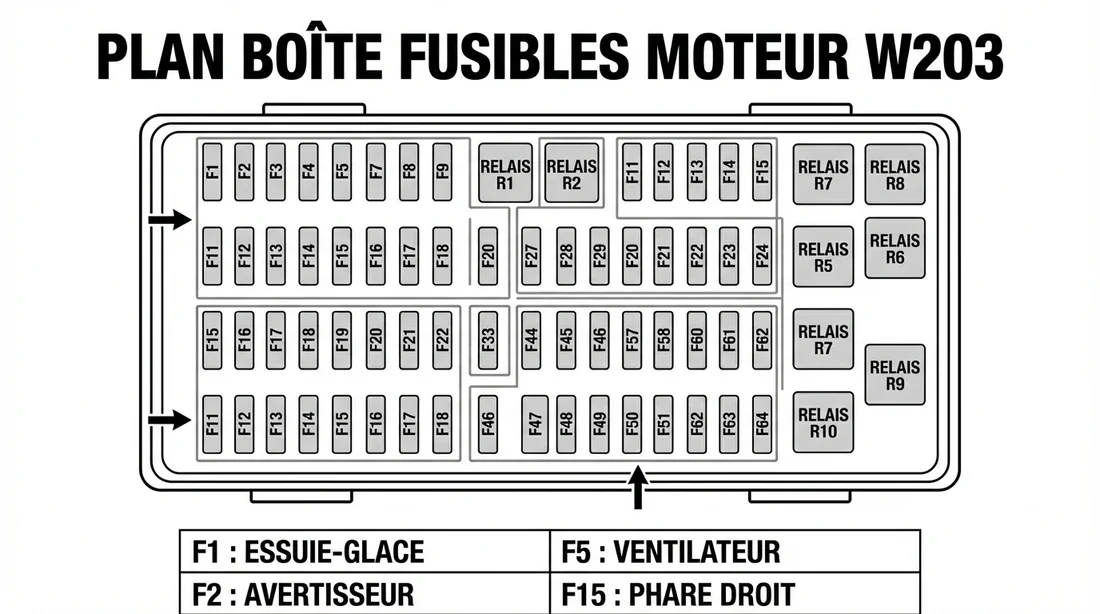

Boîte à fusibles du compartiment moteur (W203)
Vous la trouverez sous le capot, tout au fond côté conducteur (à gauche face au moteur). Un couvercle en plastique noir clipsé la protège. C'est le cerveau de la sécurité et de la visibilité de votre auto.
Si le couvercle est mal refermé, l'eau de pluie s'infiltre et corrode le SAM avant. Résultat ? Des pannes fantômes, comme des essuie-glaces qui s'activent seuls ou des phares qui restent allumés. Vérifiez toujours l'étanchéité de ce boîtier.
Tableau des fusibles principaux (SAM Avant) :
| N° Fusible | Ampérage (A) | Description / Circuit Protégé |
|---|---|---|
| 42 | 30A (Vert) | Siège électrique conducteur / Mémoire |
| 43 | 15A (Bleu) | Klaxon (Avertisseur sonore) |
| 46 | 40A (Orange) | Essuie-glaces / Pompe lave-glace |
| 47 | 15A (Bleu) | Allume-cigare (souvent ici sur W203 phase 1) |
| 52 | 15A / 20A | Démarreur (Relais S) |
| 54 | 40A | Gestion moteur (ECU – CDI) |
Boîte à fusibles de l'habitacle (Tableau de bord)
Cette boîte se cache sur le flanc du tableau de bord, côté conducteur. Impossible de la voir porte fermée. Il faut faire levier doucement avec un outil plastique pour déclipser le cache latéral sans rayer les plastiques.
Elle gère principalement l'éclairage du combiné d'instruments, la commande des phares et parfois les rétroviseurs électriques.
Pour les pannes courantes, regardez les N° 21 et 22 (électronique de bord/plafonnier) ou le N° 45 pour le chauffage et la clim, bien que ce dernier soit parfois déporté.
Boîte à fusibles du coffre (SAM arrière)
Direction le coffre, derrière la garniture latérale gauche. C'est souvent là que Mercedes glissait le plan papier officiel plié en carré. Ce module pilote tout l'arrière du véhicule.
| N° Fusible | Ampérage (A) | Description / Circuit Protégé |
|---|---|---|
| 1 | 30A | Siège électrique passager |
| 4 | 20A | Pompe à carburant (Gavage) |
| 9 | 25A | Toit ouvrant |
| 10 | 15A | Dégivrage lunette arrière |
| 11-14 | Mixte | Verrouillage centralisé / Alarme |
Schémas et fusibles pour Mercedes Classe C W204 (2007-2014)
La W204 a simplifié certaines choses mais a eu la mauvaise idée de déplacer des fusibles cruciaux vers le coffre. Si vous cherchez l'allume-cigare sur une W204, inutile d'ouvrir le capot.
Emplacement moteur et affectations (W204)
Comme pour sa devancière, la boîte principale reste côté conducteur, sous le pare-brise. Heureusement, le système de verrouillage du couvercle est bien plus robuste avec ses clips coulissants.
Tableau des fusibles principaux (Compartiment Moteur) :
| N° Fusible | Ampérage (A) | Description / Circuit Protégé |
|---|---|---|
| 7 | 15A | Klaxon (Avertisseur bitonal) |
| 10 | 30A | Essuie-glaces (Moteur principal) |
| 20-22 | Mixte | Gestion moteur OM646 / OM651 |
| 27 | 5A / 7.5A | Module de colonne de direction (EZS/ELV) |
| 31 | 15A | Climatisation (Compresseur) |
Emplacement coffre et module SAM (W204)

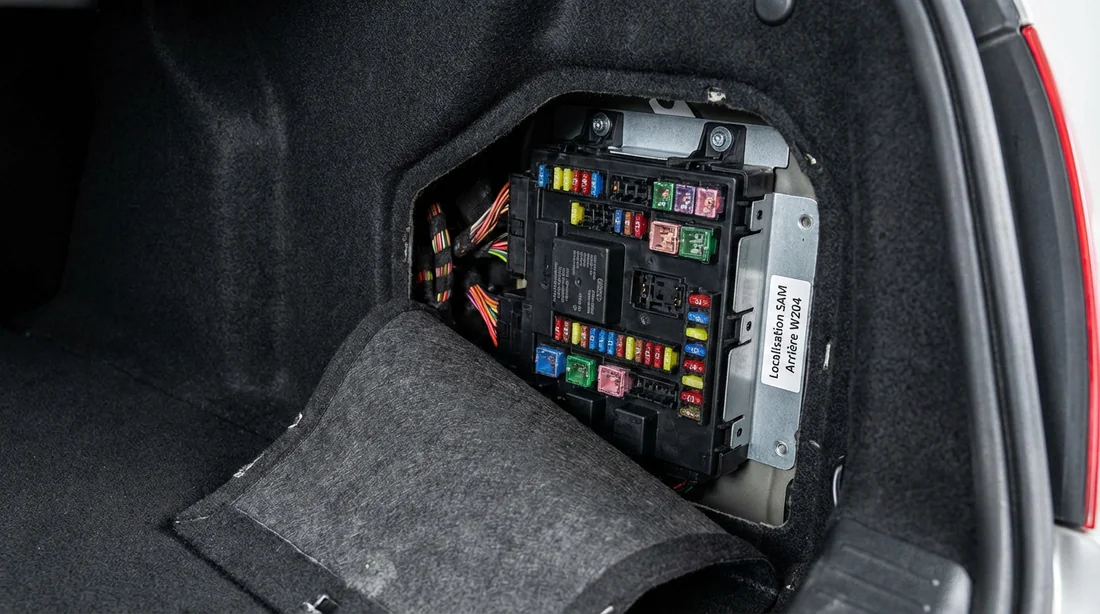

C'est là que 80% des propriétaires de W204 finissent par intervenir. La boîte se situe sur le côté droit du coffre (contrairement à la W203 qui est souvent à gauche), dissimulée derrière une trappe en feutrine.
Le module SAM arrière de la W204 déteste les surtensions. Si vos feux arrière déconnent alors que les ampoules sont neuves, ne cherchez pas le fusible : c'est souvent la connectique de masse du porte-ampoule qui a fondu. Un défaut classique.
Fusibles critiques du coffre (SAM Arrière) :
| N° Fusible | Ampérage (A) | Description / Circuit Protégé |
|---|---|---|
| 71 | 15A (Bleu) | Allume-cigare avant (Prise 12V) |
| 72 | 15A (Bleu) | Prise 12V arrière / Coffre |
| 76 | 20A | Prise attelage remorque |
| 81 | 20A | Pompe à carburant (Module de commande) |
Les 5 pannes de fusibles les plus fréquentes sur C 220 CDI
Après avoir épluché des centaines de retours d'ateliers, voici les coupables habituels. Si vous avez une panne, commencez par vérifier ces numéros.
1. Le fusible de l'allume-cigare (Prise 12V)
C'est la recherche numéro 1, de loin. Vous avez branché un compresseur de pneu ou un chargeur chinois bon marché et « clac ».
Sur une W203, vérifiez le N°47 dans le compartiment moteur (parfois N°23 selon l'année). Sur une W204, c'est impérativement le N°71 dans le coffre (SAM arrière).
2. Essuie-glaces et pompe lave-glace
Si les balais restent immobiles mais que le moteur force (vous l'entendez grogner), c'est la tringlerie qui grippe. Si c'est le silence total, c'est le fusible.
Cherchez dans le compartiment moteur. C'est souvent un gros fusible de 30A ou 40A (Orange ou Vert). Attention, s'il saute en hiver, c'est probablement parce que vous avez actionné les balais alors qu'ils étaient collés par le gel.
3. Panne de démarrage (Démarreur/Relais)
Votre clé tourne, le tableau de bord s'illumine, mais le moteur diesel refuse de se lancer ? Regardez du côté du fusible du solénoïde de démarreur, souvent un 15A ou 20A dans le bloc moteur. Jetez aussi un œil au relais de démarrage, ce cube noir carré situé juste à côté.
4. Verrouillage centralisé et "mitraillette"
La fameuse « mitraillette », ce loquet de porte qui monte et descend à toute vitesse, est une maladie chronique des C 220 CDI. Si plus rien ne fonctionne, vérifiez les fusibles du SAM arrière (Coffre). Mais attention : si un fusible saute à chaque ouverture, c'est un moteur de serrure en court-circuit. Augmenter l'ampérage du fusible est inutile et dangereux, vous risquez de brûler le faisceau.
5. Autoradio et système Comand
L'écran reste noir ? Il y a souvent un fusible caché à l'arrière du poste radio lui-même (ce qui oblige à démonter la console). Sinon, vérifiez la boîte latérale du tableau de bord sur W203 ou le compartiment moteur sur W204 pour le fusible dédié au système « Audio/Comand ».
Comment tester et remplacer un fusible sans risque ?
Toucher à l'électricité auto, même en 12V, demande de la rigueur pour ne pas griller un calculateur (ECU).
Commencez par couper le contact et retirez la clé du Neiman. C'est la base pour éviter qu'un code erreur ne s'enregistre dans l'ODB. Ensuite, oubliez vos doigts ou le tournevis métallique. Utilisez la petite pince à fusible (souvent rouge ou jaune) clipsée dans la boîte principale ou dans le kit roue de secours.
Pour le diagnostic, deux écoles s'affrontent. L'inspection visuelle consiste à sortir le fusible et le regarder par transparence : si le filament en « S » est coupé ou noir, il est mort. Mais je préfère la méthode du multimètre en mode « continuité » (Bip). Testez les deux bornes métalliques sur le dessus du fusible sans même l'extraire. C'est infaillible.
Enfin, remplacez toujours par la même couleur et le même ampérage.
(Sécurité) :** Ne remplacez JAMAIS un fusible de 15A par un 30A en vous disant que « ça tiendra mieux ». Le fusible est le point faible volontaire du circuit. Si vous mettez un fusible plus résistant, c'est le fil électrique qui fondra en premier. Et là, c'est l'incendie assuré.
Pourquoi mes fusibles sautent-ils régulièrement ?
Un fusible qui grille une fois au bout de dix ans, c'est de la fatigue mécanique. Un fusible qui grille instantanément après remplacement, c'est un court-circuit franc.
Sur des Mercedes C 220 CDI qui prennent de l'âge, les suspects sont souvent les mêmes : des gaines de câbles cisaillées dans la charnière du coffre (les fils se touchent), des infiltrations d'eau dans les modules SAM, ou simplement l'accessoire que vous branchez (ce vieux chargeur USB, par exemple).
Si le problème persiste, débranchez l'accessoire concerné. Si ça continue, consultez un électricien auto. Insister, c'est prendre le risque d'endommager le boîtier SAM, et la facture sera alors beaucoup plus salée qu'un simple fusible.
FAQ
Où se trouve le fusible de l'allume-cigare sur une Mercedes Classe C W203 ?
Regardez le fusible n°47 dans le compartiment moteur. Selon l'année et la version, ça peut aussi être le n°12 dans le coffre. Commencez toujours par le capot.
Où trouver le plan papier des fusibles dans ma voiture ?
Il est souvent plié en carré dans la boîte à fusibles du tableau de bord (côté gauche) ou rangé avec la roue de secours et l'outillage au fond du coffre.
Quelle est la différence entre un fusible 15A et 30A ?
C'est l'intensité maximale que le fusible supporte avant de fondre. Le code couleur vous aide : bleu pour 15A, vert pour 30A.
Comment savoir si un relais est HS sur ma C 220 ?
La méthode système D fonctionne bien : intervertissez le relais suspect avec un relais identique (même référence, même couleur) d'un circuit non critique, comme le klaxon. Si le klaxon ne marche plus mais que l'autre fonction revient, vous tenez votre coupable.
